【廃番】サーフェスタワーI
E-9668
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。

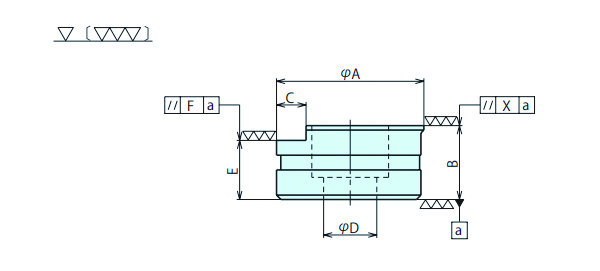

寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B±0.01 | Ch6 | D | E±0.01 | F |
|---|---|---|---|---|---|---|---|---|
| 938188 | BT412-0280 | 39.9 | 25 | 5 | 14 | 20 | 0.01 | |
| 938189 | BT516-0230 | 49.9 | 25 | 10 | 18 | 20 | 0.01 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| 【廃番】サーフェスタワーI | SCM415 | 焼入HRC60 | 黒染め |
使用例
