【廃番】サポーティングブロック
E-9645
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー No. |
No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T | U | V（並目） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 919554 | 11375-10000 | 136 | 38 | 20 | 26 | 149 | 13 | 92 | 5 | 42 | 50 | 13 | 18 | 8.5 | 31 | 10 | 16 | 12 | 65 | 10 | 9 | 15 | M8x1.25 | |
| 913384 | 11375-20000 | 198 | 48 | 28 | 36 | 225.5 | 16 | 124 | 7 | 54 | 70 | 16 | 24 | 9 | 49 | 10 | 22 | 16 | 99 | 13 | 13 | 23 | M12x1.75 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| 【廃番】サポーティングブロック | SCM420 | 焼入HRC60±3 | 黒染め |
特長
-
■加工用物のガタつき、ずれ防止に最適です。
■ワークの下へ直接手を入れることのできない場合のサポートとして使用できます。
■サポート部を軽く押えることによってサポート部が下がります。ハンドルを廻してサポート部を固定します。必要なる所へセットしてハンドル部をゆるめますと、サポート部がバネの力で上がります。
■サポート部先端に各種アタッチメント（ネジ・レストナット・レストプレート・アライニングパット）などの取付けができます。

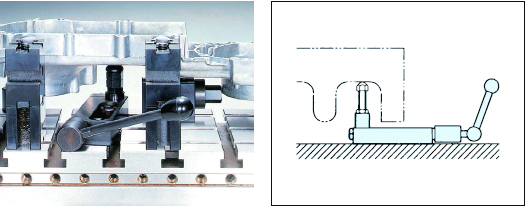

使用例
