【廃番】H型イケール

E-9621

  • 【廃番】H型イケール PIC1

  • 【廃番】H型イケール PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-
No.		 No. 全巾 奥行 全高 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
全巾:300 904532 621-01 300 40 40 2.4 10,100 廃番 お問合わせ 追加 DL DL
全巾:300 904533 621-02 300 63 63 4.8 11,600 廃番 お問合わせ 追加 DL DL
全巾:300 904534 621-03 300 80 80 7.5 14,200 廃番 お問合わせ 追加 DL DL
全巾:300 904535 621-04 300 100 100 12 23,300 廃番 お問合わせ 追加 DL DL
全巾:300 904536 621-05 300 125 125 15.6 26,500 廃番 お問合わせ 追加 DL DL
全巾:300 937982 621-06 300 160 160 23.2 33,500 廃番 お問合わせ 追加 DL DL
全巾:300 937983 621-07 300 200 200 37 63,500 廃番 お問合わせ 追加 DL DL
全巾:600
(注文製作)		 937984 621-02-600 600 63 63 9.6 55,500 廃番 お問合わせ 追加 DL DL
全巾:600
(注文製作)		 937985 621-03-600 600 80 80 15 68,500 廃番 お問合わせ 追加 DL DL
全巾:600
(注文製作)		 937986 621-04-600 600 100 100 24 93,500 廃番 お問合わせ 追加 DL DL
全巾:600
(注文製作)		 937987 621-05-600 600 125 125 31.2 127,000 廃番 お問合わせ 追加 DL DL
全巾:600
(注文製作)		 937988 621-06-600 600 160 160 46.4 161,000 廃番 お問合わせ 追加 DL DL
全巾:600
(注文製作)		 937989 621-07-600 600 200 200 74 307,000 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-
No.		 No. A B C D E F
904532 621-01 300 40 40 12 12 10
904533 621-02 300 63 63 16 18 12
904534 621-03 300 80 80 21 25 16
904535 621-04 300 100 100 26 32 20
904536 621-05 300 125 125 26 45 20
937982 621-06 300 160 160 32 54 25
937983 621-07 300 200 200 40 70 32
937984 621-02-600 600 63 63 16 18 12
937985 621-03-600 600 80 80 21 25 16
937986 621-04-600 600 100 100 26 32 20
937987 621-05-600 600 125 125 26 45 20
937988 621-06-600 600 160 160 32 54 25
937989 621-07-600 600 200 200 40 70 32

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】H型イケール FC250 焼鈍 塗装(黒皮部)

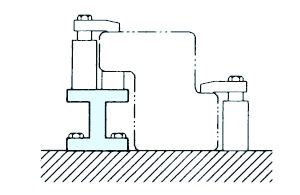

使用例
