RoHS対応

【廃番】ステップラウンドプレート

E-9615

  • 【廃番】ステップラウンドプレート PIC1

  • 【廃番】ステップラウンドプレート PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 外径 厚み 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
938004 615-01 200 45 8.2 9,400 廃番 お問合わせ 追加 DL DL
938005 615-02 250 45 12.7 13,200 廃番 お問合わせ 追加 DL DL
938006 615-03 300 50 21.3 18,700 廃番 お問合わせ 追加 DL DL
938007 615-04 375 50 33 29,300 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C±0.3 D±0.3
938004 615-01 200 160 45 20
938005 615-02 250 200 45 20
938006 615-03 300 250 50 20
938007 615-04 375 315 50 20

材質・熱処理・表面処理

名称 材質 熱処理
【廃番】ステップラウンドプレート FC250 焼鈍

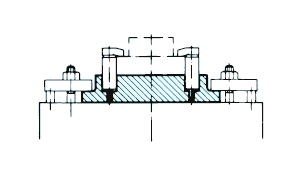

使用例
