• NBK

RoHS対応

ストッパボルト(SSB-B)

E-9538

  • ストッパボルト(SSB-B) PIC1

  • ストッパボルト(SSB-B) PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
No.		 No. ネジ径
（並目）		 首下
長		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
918688 SSB-M0630-B M6x1.0 30 10.5 370 在庫 在庫〇 追加 DL
918689 SSB-M0640-B M6x1.0 40 12.8 370 在庫 在庫〇 追加 DL
918690 SSB-M0650-B M6x1.0 50 15 370 在庫 在庫〇 追加 DL
918691 SSB-M0830-B M8x1.25 30 20.8 400 在庫 在庫〇 追加 DL
918692 SSB-M0840-B M8x1.25 40 24.6 400 在庫 在庫〇 追加 DL
918693 SSB-M0850-B M8x1.25 50 28.5 400 在庫 在庫〇 追加 DL
932549 SSB-M0860-B M8x1.25 60 32.3 400 在庫 在庫〇 追加 DL
932550 SSB-M1030-B M10x1.5 30 38 460 在庫 在庫〇 追加 DL
918694 SSB-M1040-B M10x1.5 40 43 460 在庫 在庫〇 追加 DL
918695 SSB-M1050-B M10x1.5 50 48 460 在庫 在庫〇 追加 DL
918696 SSB-M1060-B M10x1.5 60 53 460 在庫 在庫〇 追加 DL
918697 SSB-M1070-B M10x1.5 70 58 460 在庫 在庫〇 追加 DL
918698 SSB-M1240-B M12x1.75 40 63 530 在庫 在庫〇 追加 DL
918699 SSB-M1250-B M12x1.75 50 72 530 在庫 在庫〇 追加 DL
918700 SSB-M1260-B M12x1.75 60 81 530 在庫 在庫〇 追加 DL
918701 SSB-M1270-B M12x1.75 70 90 530 在庫 在庫〇 追加 DL
927104 SSB-M1650-B M16x2 50 108 950 在庫 在庫〇 追加 DL
927105 SSB-M1660-B M16x2 60 123 950 在庫 在庫〇 追加 DL
927106 SSB-M1670-B M16x2 70 139 950 在庫 在庫〇 追加 DL
927107 SSB-M1680-B M16x2 80 155 950 在庫 在庫〇 追加 DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
No.		 No. A（並目） B C D E F G
918688 SSB-M0630-B M6x1.0 30 27 10 11.5 4 R10
918689 SSB-M0640-B M6x1.0 40 37 10 11.5 4 R10
918690 SSB-M0650-B M6x1.0 50 47 10 11.5 4 R10
918691 SSB-M0830-B M8x1.25 30 26.3 13 15 5.5 R12
918692 SSB-M0840-B M8x1.25 40 36.3 13 15 5.5 R12
918693 SSB-M0850-B M8x1.25 50 46.3 13 15 5.5 R12
932549 SSB-M0860-B M8x1.25 60 56.3 13 15 5.5 R12
932550 SSB-M1030-B M10x1.5 30 25.5 17 19.6 7 R16
918694 SSB-M1040-B M10x1.5 40 35.5 17 19.6 7 R16
918695 SSB-M1050-B M10x1.5 50 45.5 17 19.6 7 R16
918696 SSB-M1060-B M10x1.5 60 55.5 17 19.6 7 R16
918697 SSB-M1070-B M10x1.5 70 65.5 17 19.6 7 R16
918698 SSB-M1240-B M12x1.75 40 34.8 19 21.9 8 R20
918699 SSB-M1250-B M12x1.75 50 44.8 19 21.9 8 R20
918700 SSB-M1260-B M12x1.75 60 54.8 19 21.9 8 R20
918701 SSB-M1270-B M12x1.75 70 64.8 19 21.9 8 R20
927104 SSB-M1650-B M16x2 50 44 24 27.7 10 R25
927105 SSB-M1660-B M16x2 60 54 24 27.7 10 R25
927106 SSB-M1670-B M16x2 70 64 24 27.7 10 R25
927107 SSB-M1680-B M16x2 80 74 24 27.7 10 R25

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ストッパボルト(SSB-B) S45C 球面部焼入HRC45以上 黒染め

特長

■ワークの位置決め、ストッパなどの用途に最適です。
■球面部は焼入れ済み。耐磨耗性に優れています。

[付属品]六角ナット（1種）：1

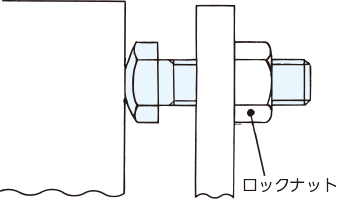

使用例



ロックナットは力を受ける反対側で使用してください。
