クランピングスクリュー
E-9531
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| タイプ | オ-ダ- No. |
No. | ネジ径 （並目） |
全長 | 質量 g |
価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | ||||||||||
| SCS-FB | 932796 | SCS-M6-10-FB | M6x1.0 | 10 | 1.5 | 1,100 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-FB | 932797 | SCS-M6-16-FB | M6x1.0 | 16 | 2.5 | 1,100 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-FB | 932798 | SCS-M6-20-FB | M6x1.0 | 20 | 3.4 | 1,100 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-FB | 932799 | SCS-M6-25-FB | M6x1.0 | 25 | 4 | 1,100 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-FB | 932800 | SCS-M8-10-FB | M8x1.25 | 10 | 2.5 | 1,200 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-FB | 932801 | SCS-M8-12-FB | M8x1.25 | 12 | 3.2 | 1,200 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-FB | 932802 | SCS-M8-20-FB | M8x1.25 | 20 | 5.7 | 1,200 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-FB | 932803 | SCS-M8-25-FB | M8x1.25 | 25 | 7.7 | 1,200 | 在庫 | 在庫△ | 追加 |
|
|
| SCS-FB | 932804 | SCS-M8-30-FB | M8x1.25 | 30 | 9 | 1,200 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-FB | 932805 | SCS-M10-12-FB | M10x1.5 | 12 | 5 | 1,450 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-FB | 932806 | SCS-M10-16-FB | M10x1.5 | 16 | 7 | 1,450 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-FB | 932807 | SCS-M10-20-FB | M10x1.5 | 20 | 9.5 | 1,450 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-FB | 932808 | SCS-M10-25-FB | M10x1.5 | 25 | 11 | 1,450 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-FB | 932809 | SCS-M10-35-FB | M10x1.5 | 35 | 16 | 1,450 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-FB | 932810 | SCS-M12-16-FB | M12x1.75 | 16 | 10 | 1,620 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-FB | 932811 | SCS-M12-20-FB | M12x1.75 | 20 | 12.5 | 1,620 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-FB | 932812 | SCS-M12-30-FB | M12x1.75 | 30 | 20 | 1,620 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-FB | 932813 | SCS-M12-40-FB | M12x1.75 | 40 | 28 | 1,620 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-FB | 932814 | SCS-M16-20-FB | M16x2 | 20 | 22 | 2,450 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-FB | 932815 | SCS-M16-25-FB | M16x2 | 25 | 28 | 2,450 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-FB | 932816 | SCS-M16-35-FB | M16x2 | 35 | 41 | 2,450 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-FB | 932817 | SCS-M16-50-FB | M16x2 | 50 | 48 | 2,450 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-GB | 932841 | SCS-M6-10-GB | M6x1.0 | 10 | 1.5 | 1,620 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-GB | 932842 | SCS-M6-16-GB | M6x1.0 | 16 | 2.5 | 1,620 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-GB | 932843 | SCS-M6-20-GB | M6x1.0 | 20 | 3.4 | 1,620 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-GB | 932844 | SCS-M6-25-GB | M6x1.0 | 25 | 4 | 1,620 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-GB | 932845 | SCS-M8-10-GB | M8x1.25 | 10 | 2.5 | 1,840 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-GB | 932846 | SCS-M8-12-GB | M8x1.25 | 12 | 3.2 | 1,840 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-GB | 932847 | SCS-M8-20-GB | M8x1.25 | 20 | 5.7 | 1,840 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-GB | 932848 | SCS-M8-25-GB | M8x1.25 | 25 | 7.7 | 1,840 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-GB | 932849 | SCS-M8-30-GB | M8x1.25 | 30 | 9 | 1,840 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-GB | 932850 | SCS-M10-12-GB | M10x1.5 | 12 | 5 | 2,220 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-GB | 932851 | SCS-M10-16-GB | M10x1.5 | 16 | 7 | 2,220 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-GB | 932852 | SCS-M10-20-GB | M10x1.5 | 20 | 9.5 | 2,220 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-GB | 932853 | SCS-M10-25-GB | M10x1.5 | 25 | 11 | 2,220 | 在庫 | 在庫△ | 追加 |
|
|
| SCS-GB | 932854 | SCS-M10-35-GB | M10x1.5 | 35 | 16 | 2,220 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-GB | 932855 | SCS-M12-16-GB | M12x1.75 | 16 | 10 | 2,500 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-GB | 932856 | SCS-M12-20-GB | M12x1.75 | 20 | 12.5 | 2,500 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-GB | 932857 | SCS-M12-30-GB | M12x1.75 | 30 | 20 | 2,500 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-GB | 932858 | SCS-M12-40-GB | M12x1.75 | 40 | 28 | 2,500 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-GB | 932859 | SCS-M16-20-GB | M16x2 | 20 | 22 | 3,600 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-GB | 932860 | SCS-M16-25-GB | M16x2 | 25 | 28 | 3,600 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-GB | 932861 | SCS-M16-35-GB | M16x2 | 35 | 41 | 3,600 | 在庫 | 在庫〇 | 追加 |
|
|
| SCS-GB | 932862 | SCS-M16-50-GB | M16x2 | 50 | 48 | 3,600 | 在庫 | 在庫〇 | 追加 |
|
|

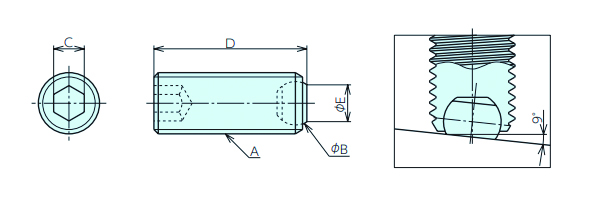

寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オ-ダ- No. |
No. | A（並目） | B | C | D | E |
|---|---|---|---|---|---|---|---|
| 932796 | SCS-M6-10-FB | M6x1.0 | 4 | 3 | 10 | 3.2 | |
| 932797 | SCS-M6-16-FB | M6x1.0 | 4 | 3 | 16 | 3.2 | |
| 932798 | SCS-M6-20-FB | M6x1.0 | 4 | 3 | 20 | 3.2 | |
| 932799 | SCS-M6-25-FB | M6x1.0 | 4 | 3 | 25 | 3.2 | |
| 932800 | SCS-M8-10-FB | M8x1.25 | 5.5 | 4 | 10 | 4.5 | |
| 932801 | SCS-M8-12-FB | M8x1.25 | 5.5 | 4 | 12 | 4.5 | |
| 932802 | SCS-M8-20-FB | M8x1.25 | 5.5 | 4 | 20 | 4.5 | |
| 932803 | SCS-M8-25-FB | M8x1.25 | 5.5 | 4 | 25 | 4.5 | |
| 932804 | SCS-M8-30-FB | M8x1.25 | 5.5 | 4 | 30 | 4.5 | |
| 932805 | SCS-M10-12-FB | M10x1.5 | 7 | 5 | 12 | 6 | |
| 932806 | SCS-M10-16-FB | M10x1.5 | 7 | 5 | 16 | 6 | |
| 932807 | SCS-M10-20-FB | M10x1.5 | 7 | 5 | 20 | 6 | |
| 932808 | SCS-M10-25-FB | M10x1.5 | 7 | 5 | 25 | 6 | |
| 932809 | SCS-M10-35-FB | M10x1.5 | 7 | 5 | 35 | 6 | |
| 932810 | SCS-M12-16-FB | M12x1.75 | 8.5 | 6 | 16 | 7.2 | |
| 932811 | SCS-M12-20-FB | M12x1.75 | 8.5 | 6 | 20 | 7.2 | |
| 932812 | SCS-M12-30-FB | M12x1.75 | 8.5 | 6 | 30 | 7.2 | |
| 932813 | SCS-M12-40-FB | M12x1.75 | 8.5 | 6 | 40 | 7.2 | |
| 932814 | SCS-M16-20-FB | M16x2 | 12 | 8 | 20 | 10.7 | |
| 932815 | SCS-M16-25-FB | M16x2 | 12 | 8 | 25 | 10.7 | |
| 932816 | SCS-M16-35-FB | M16x2 | 12 | 8 | 35 | 10.7 | |
| 932817 | SCS-M16-50-FB | M16x2 | 12 | 8 | 50 | 10.7 | |
| 932841 | SCS-M6-10-GB | M6x1.0 | 4 | 3 | 10 | 3.2 | |
| 932842 | SCS-M6-16-GB | M6x1.0 | 4 | 3 | 16 | 3.2 | |
| 932843 | SCS-M6-20-GB | M6x1.0 | 4 | 3 | 20 | 3.2 | |
| 932844 | SCS-M6-25-GB | M6x1.0 | 4 | 3 | 25 | 3.2 | |
| 932845 | SCS-M8-10-GB | M8x1.25 | 5.5 | 4 | 10 | 4.5 | |
| 932846 | SCS-M8-12-GB | M8x1.25 | 5.5 | 4 | 12 | 4.5 | |
| 932847 | SCS-M8-20-GB | M8x1.25 | 5.5 | 4 | 20 | 4.5 | |
| 932848 | SCS-M8-25-GB | M8x1.25 | 5.5 | 4 | 25 | 4.5 | |
| 932849 | SCS-M8-30-GB | M8x1.25 | 5.5 | 4 | 30 | 4.5 | |
| 932850 | SCS-M10-12-GB | M10x1.5 | 7 | 5 | 12 | 6 | |
| 932851 | SCS-M10-16-GB | M10x1.5 | 7 | 5 | 16 | 6 | |
| 932852 | SCS-M10-20-GB | M10x1.5 | 7 | 5 | 20 | 6 | |
| 932853 | SCS-M10-25-GB | M10x1.5 | 7 | 5 | 25 | 6 | |
| 932854 | SCS-M10-35-GB | M10x1.5 | 7 | 5 | 35 | 6 | |
| 932855 | SCS-M12-16-GB | M12x1.75 | 8.5 | 6 | 16 | 7.2 | |
| 932856 | SCS-M12-20-GB | M12x1.75 | 8.5 | 6 | 20 | 7.2 | |
| 932857 | SCS-M12-30-GB | M12x1.75 | 8.5 | 6 | 30 | 7.2 | |
| 932858 | SCS-M12-40-GB | M12x1.75 | 8.5 | 6 | 40 | 7.2 | |
| 932859 | SCS-M16-20-GB | M16x2 | 12 | 8 | 20 | 10.7 | |
| 932860 | SCS-M16-25-GB | M16x2 | 12 | 8 | 25 | 10.7 | |
| 932861 | SCS-M16-35-GB | M16x2 | 12 | 8 | 35 | 10.7 | |
| 932862 | SCS-M16-50-GB | M16x2 | 12 | 8 | 50 | 10.7 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| クランピングスクリュー | 本体：SCM435 ボール：SUJ2 |
ボール：焼入HRC56～60 | 本体：黒染めボール(SCS-FB)：黒染め |
特長
-
■9°までフレキシブルに回転。傾斜面でも確実にクランプします。
■反転防止機構付で、常にボールの平面部で確実にクランプします。
■SCS-GBは、鋳肌面などの粗い面も確実にクランプできます。
