【廃番】トグルダウンクランプ6820F(空圧タイプ)

E-9487

  • 【廃番】トグルダウンクランプ6820F(空圧タイプ) PIC1

  • 【廃番】トグルダウンクランプ6820F(空圧タイプ) PIC1

トグルクランプ

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № シリンダー
ストローク		 ボルト径xピッチx長さ(並目) 引上力
kN		 締付力
kN		 推力
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX
S1 S2 S3 S4 S5
992357 6820F-6 125 M12x1.75x110 3 5.5 3 5.5 1.8 6.8 124,000 廃番 お問合わせ 追加

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F G H I J K L M N O P Q R
992357 6820F-6 520.5 172.5 368 106 165 55 90 89 30 320 16 14 70 12.5 50 10.5 G1/4 90°

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № シリンダー
ストローク		 ボルト径xピッチ
x長さ(並目)		 全長x全高 引上力
kN		 締付力
kN		 推力kN 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
T1 T2 T3 T4 T5 DXF STEP
992358 6820F-1 34 M5x0.8x30 175x52 0.8 1.1 0.2 0.3 0.1 0.61 42,900 廃番 お問合わせ 追加 DL DL
992359 6820F-2 42 M6x1.0x35 222x66 1 1.2 0.7 1 0.3 0.87 53,500 廃番 お問合わせ 追加 DL DL
992360 6820F-3 52 M8x1.25x45 260x85 1.4 2.5 0.65 1.1 0.5 1.16 60,000 廃番 お問合わせ 追加 DL DL
992361 6820F-4 62 M8x1.25x65 315x100 2 3 1.5 2.2 0.8 1.9 72,500 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F G H I J K L M N O P Q R S
992358 6820F-1 5 38 16 4.5 19 14 24 22 85 -2～5 10 6 - 47 12 M5x0.8(並目) 136 50 6
992359 6820F-2 6 51 20 5.5 27 18 27 27 106 -1～8 12 6 12.5 56 13 M5x0.8(並目) 171 62 10
992360 6820F-3 8 80 20 7.1 43 27 32 36 157 2～14 18 7.5 - 74 16 G1/8 178 70 12
992361 6820F-4 10 100 32 8.5 52 35 45 45 194 -1～24 20 13 - 87 22 G1/8 214 84 16

材質・熱処理・表面処理

名称 材質 表面処理
【廃番】トグルダウンクランプ6820F(空圧タイプ) SS400 亜鉛メッキ

特長

■複動式空圧シリンダー付です。
※力は空気圧0.6MPaの値です。

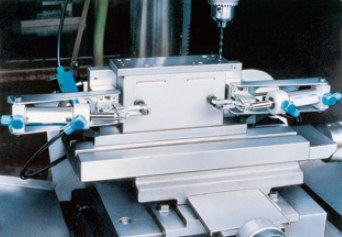

使用例
