• ERON

RoHS対応

トグルフッククランプ用フックキャッチ6848

E-9485A

  • 9485A2.jpg

  • 9485A2.jpg

トグルクランプ

仕様/価格

オーダーNo. No. 適合トグル
フッククランプ		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
950564 6848G-4 6848H-4,6848V-4 80 2,000 廃番 お問合わせ 追加 DL DL
950565 6848GNI-2 6848HNI-2,6848VNI-2 20 2,170 廃番 お問合わせ 追加 DL DL
950566 6848GNI-3 6848HNI-3,6848VNI-3 40 2,570 廃番 在庫〇 追加 DL DL
950567 6848GNI-4 6848HNI-4,6848VNI-4 80 3,260 廃番 在庫〇 追加 DL DL
972901 6848GH-2 6848H-2 16 1,630 在庫 在庫〇 追加 DL DL
972902 6848GH-3 6848H-3 44 2,000 在庫 在庫〇 追加 DL DL
972903 6848GH-4 6848H-4 108 2,380 在庫 在庫〇 追加 DL DL
972904 6848GHNI-2 6848HNI-2 16 2,620 在庫 在庫△ 追加 DL DL
972905 6848GHNI-3 6848HNI-3 44 3,010 在庫 在庫〇 追加 DL DL
972906 6848GHNI-4 6848HNI-4 108 3,910 在庫 在庫〇 追加 DL DL
972907 6848GV-2 6848V-2 14 1,630 在庫 在庫〇 追加 DL DL
972908 6848GV-3 6848V-3 30 2,000 在庫 在庫〇 追加 DL DL
972909 6848GV-4 6848V-4 66 2,380 在庫 在庫〇 追加 DL DL
972910 6848GVNI-2 6848VNI-2 14 2,620 在庫 在庫〇 追加 DL DL
972911 6848GVNI-3 6848VNI-3 30 3,010 在庫 在庫△ 追加 DL DL
972912 6848GVNI-4 6848VNI-4 66 3,910 在庫 在庫〇 追加 DL DL

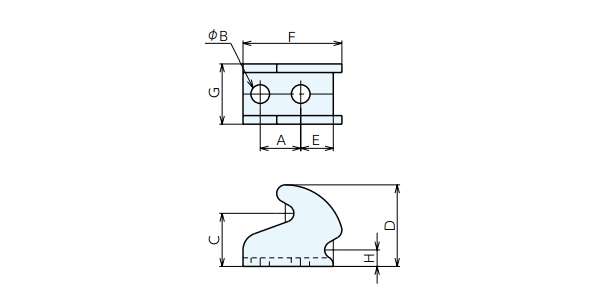

寸法図・サイズ表

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H
950564 6848G-4 19 8.5 25 38 15 42 28 8
950565 6848GNI-2 11 5.2 12 19 8.5 24 16 5
950566 6848GNI-3 14 6.5 19 29 12 32 21 6
950567 6848GNI-4 18 8.2 25 38 15 42 28 8
972901 6848GH-2 11 5.2 12 18 8 26 18 －
972902 6848GH-3 14 6.5 19 28 12 39 23 －
972903 6848GH-4 19 8.5 26 38 17 56 30 －
972904 6848GHNI-2 11 5.2 12 18 8 26 18 －
972905 6848GHNI-3 14 6.5 19 28 12 39 23 －
972906 6848GHNI-4 19 8.5 26 38 17 56 30 －
972907 6848GV-2 11 5.2 12 5 5 26 18 －
972908 6848GV-3 14 6.5 16 6 7 36 23 －
972909 6848GV-4 19 8.5 22 8 9 48 30 －
972910 6848GVNI-2 11 5.2 12 5 5 26 18 －
972911 6848GVNI-3 14 6.5 16 6 7 36 23 －
972912 6848GVNI-4 19 8.5 22 8 9 48 30 －

材質・熱処理・表面処理

名称 材質 熱処理
トグルフッククランプ用フックキャッチ6848 6848G・6848GH・6848GV：SS400
6848GNI・6848GHNI・6848GVNI：SUS304		 6848G・6848GH・6848GV：亜鉛メッキ

特長

■トグルフッククランプ6848H・6848Vの受側です。
