RoHS対応

クランプサポートスプリング

E-9445

  • 9445.jpg

  • 9445.jpg

仕様/価格(1個価格)

オーダーNo. No. 適合ボルト 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
915960 SPCS10 M8-M10 41 8,400 在庫 在庫〇 追加 DL
915961 SPCS14 M12-M14 55 9,000 在庫 在庫〇 追加 DL
915962 SPCS18 M16-M18 89 9,450 在庫 在庫〇 追加 DL
915963 SPCS22 M20-M22 105 10,700 在庫 在庫〇 追加 DL
915964 SPCS27 M24-M27 177 12,900 在庫 在庫〇 追加 DL

寸法図・サイズ表

選択 オーダーNo. No. A B C
915960 SPCS10 10.5 22 22～30
915961 SPCS14 14.5 26 22～32
915962 SPCS18 18.5 32 26～38
915963 SPCS22 22.5 38 28～40
915964 SPCS27 27.5 45 32～40

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
クランプサポートスプリング S45C及びSWP 焼入 黒染め

特長

■クランプを緩めるとバネにより自動的にクランプを押し上げ加工物の交換が容易にできます。

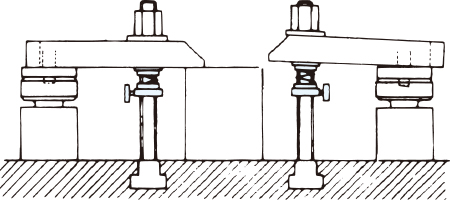

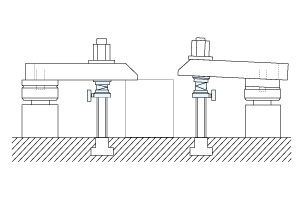

使用例

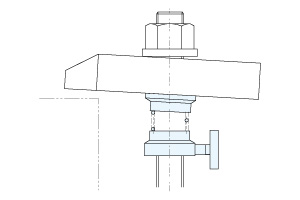

使用方法

技術情報

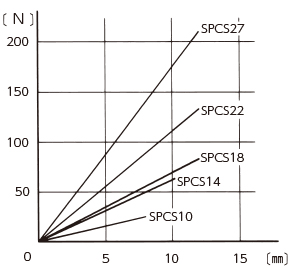

重と変位量
