【廃番】クランプサポートクリップ
E-9431
仕様/価格（1個価格）
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダーNo. | No. | 適合ボルト | 質量g | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | ||||||||
| 962522 | CSCL08 | M8 | 30 | 530 | 廃番 | お問合わせ | 追加 |
|
|
| 962523 | CSCL10 | M10 | 30 | 530 | 廃番 | お問合わせ | 追加 |
|
|
| 962524 | CSCL12 | M12 | 30 | 530 | 廃番 | お問合わせ | 追加 |
|
|
| 962525 | CSCL14 | M14 | 30 | 550 | 廃番 | お問合わせ | 追加 |
|
|
| 962526 | CSCL16 | M16 | 30 | 550 | 廃番 | お問合わせ | 追加 |
|
|
| 962527 | CSCL20 | M20 | 30 | 580 | 廃番 | お問合わせ | 追加 |
|
|
| 962528 | CSCL22 | M22 | 30 | 580 | 廃番 | お問合わせ | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C |
|---|---|---|---|---|---|
| 962522 | CSCL08 | 55 | 11 | 23 | |
| 962523 | CSCL10 | 55 | 11 | 26 | |
| 962524 | CSCL12 | 55 | 11 | 28 | |
| 962525 | CSCL14 | 55 | 11 | 29.5 | |
| 962526 | CSCL16 | 55 | 11 | 31 | |
| 962527 | CSCL20 | 55 | 11 | 33.5 | |
| 962528 | CSCL22 | 55 | 11 | 37 |
材質・熱処理・表面処理
| 名称 | 材質 | 表面処理 |
|---|---|---|
| 【廃番】クランプサポートクリップ | SS400 | 黒染め |
特長
-
■ワークの脱着時、クランプが落ちないため、脱着が容易にできます。

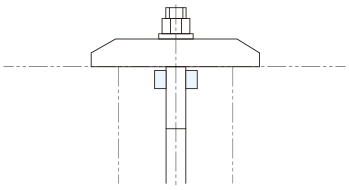

使用例
