RoHS対応

インジェッククランプQ型

E-9428Q

  • 9428Q.jpg

  • 9428Q.jpg

仕様/価格（1個価格）

オーダーNo. No. 最大適合ボルト径 全長 全巾 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
962518 ICQ12 M12 80 46.3 55 0.78 5,400 在庫 在庫〇 追加 DL DL
962519 ICQ16 M16 100 56.3 55 1.2 6,400 在庫 在庫〇 追加 DL DL
962520 ICQ20 M20 150 73.1 80 2.5 9,750 在庫 在庫〇 追加 DL DL
962521 ICQ24 M24 200 88.1 90 4 11,600 在庫 在庫〇 追加 DL DL

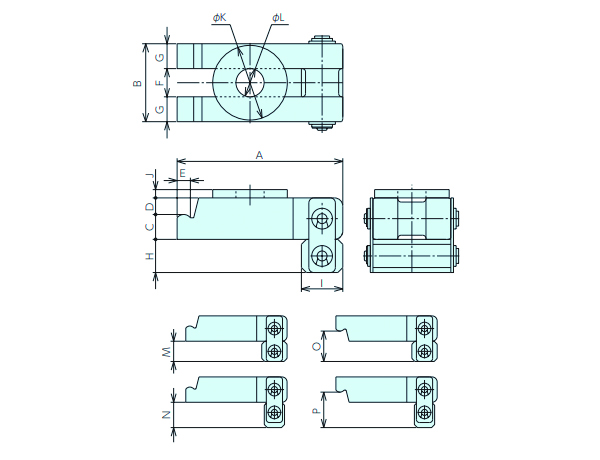

寸法図・サイズ表

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K L M N O P
962518 ICQ12 80 37 15 10 8 13 12 20 25 5 35 13 20 25 30 35
962519 ICQ16 100 47 15 10 8 17 15 20 25 5 45 17 20 25 30 35
962520 ICQ20 150 60 20 10 8 21 19.5 40 45 5 58 21 40 45 50 55
962521 ICQ24 200 75 30 10 12 25 25 40 45 5 60 25 40 45 50 55

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
インジェッククランプQ型 クランプバー：FCAD900
ステップブロック・ワッシャー：S45C		 ワッシャー：焼入HRC30±5 クランプバー：カチオン塗装
ステップブロック・ワッシャー：黒染め

特長

■モールドベースのクランプが素早くできます。
■クランプとステップブロックがつながっており紛失することがありません。
■クランプ長穴がオープンとなっており、サイドからの抜き差しが容易にできます。
