RoHS対応

球面座金(SUS)

E-9426S

  • 9426S.jpg

  • 9426S.jpg

仕様/価格

タイプ オーダーNo. No. 適合ボルト 内径 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
SUS316 115980 SW16SMF M16 17 32 6,300 在庫 在庫△ 追加 DL DL
SUS316 115981 SW20SMF M20 21 55 6,550 在庫 在庫△ 追加 DL DL
SUS316 115982 SW24SMF M24 25 109 9,200 在庫 在庫△ 追加 DL DL
SUS303 115983 SW16SSMF M16 17 32 2,960 在庫 在庫〇 追加 DL DL
SUS303 115984 SW20SSMF M20 21 55 4,070 在庫 在庫〇 追加 DL DL
SUS303 115985 SW24SSMF M24 25 109 6,550 在庫 在庫〇 追加 DL DL

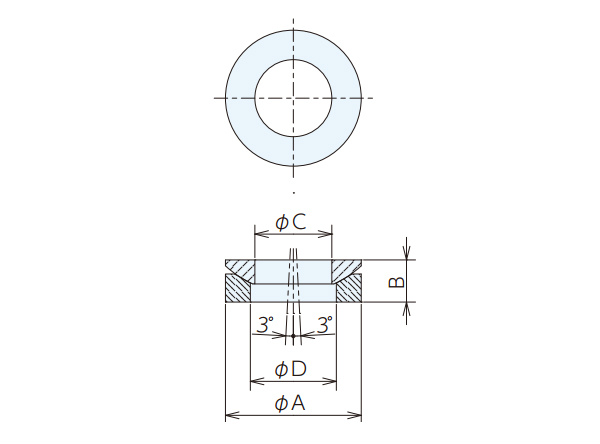

寸法図・サイズ表

寸法図・サイズ表

選択 オーダーNo. No. A B C D
115980 SW16SMF 30 9.3 17 19
115981 SW20SMF 36 11.6 21 23.2
115982 SW24SMF 44 14.9 25 28
115983 SW16SSMF 30 9.3 17 19
115984 SW20SSMF 36 11.6 21 23.2
115985 SW24SSMF 44 14.9 25 28

材質・熱処理・表面処理

名称 材質
球面座金(SUS) SW-SMF：SUS316
SW-SSMF：SUS303

特長

■座金の傾斜を吸収し、適切な締付ができます。
■凹凸セットです。
