球面座付フランジナット(SUS304)
E-9425S
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダーNo. | No. | ネジ径（並目） | 質量g | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | ||||||||
| 115663 | SFNM06SS | M6x1.0 | 12 | 1,680 | 在庫 | 在庫〇 | 追加 |
|
|
| 115664 | SFNM08SS | M8x1.25 | 20 | 2,220 | 在庫 | 在庫〇 | 追加 |
|
|
| 115665 | SFNM10SS | M10x1.5 | 31 | 2,430 | 在庫 | 在庫〇 | 追加 |
|
|
| 115666 | SFNM12SS | M12x 1.75 | 46 | 2,890 | 在庫 | 在庫〇 | 追加 |
|
|
| 115667 | SFNM16SS | M16x2 | 102 | 3,280 | 在庫 | 在庫〇 | 追加 |
|
|
| 115668 | SFNM20SS | M20x2.5 | 186 | 4,230 | 在庫 | 在庫〇 | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 115663 | SFNM06SS | M6x1.0 | 10 | 16 | 11 | 3 | 16 | 3 | 8 | 7.1 | |
| 115664 | SFNM08SS | M8x1.25 | 13 | 19 | 12 | 3 | 19 | 4 | 10 | 7.8 | |
| 115665 | SFNM10SS | M10x1.5 | 17 | 22 | 13 | 3 | 22 | 5 | 12 | 8.4 | |
| 115666 | SFNM12SS | M12x 1.75 | 19 | 25 | 14.3 | 4 | 25 | 6 | 14 | 9 | |
| 115667 | SFNM16SS | M16x2 | 24 | 35 | 20 | 4.5 | 35 | 7 | 18 | 12.8 | |
| 115668 | SFNM20SS | M20x2.5 | 30 | 42 | 25 | 6 | 42 | 8 | 22 | 16.6 |
材質・熱処理・表面処理
| 名称 | 材質 |
|---|---|
| 球面座付フランジナット(SUS304) | SUS304 |
特長
-
■ワーク、ボルト等の平行に影響されず常に平均安定した締付が得られます。
■球面座金とセットです。

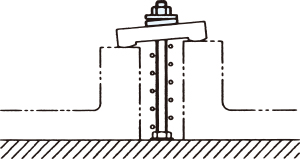

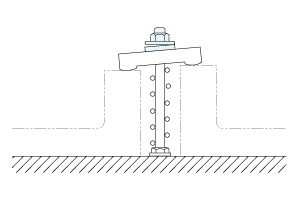

使用例
