球面座付フランジナット
E-9425
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダーNo. | No. | ネジ径（並目） | 質量g | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | ||||||||
| 903422 | SFNM08 | M8x1.25 | 21 | 970 | 在庫 | 在庫〇 | 追加 |
|
|
| 903423 | SFNM10 | M10x1.5 | 32 | 990 | 在庫 | 在庫〇 | 追加 |
|
|
| 903424 | SFNM12 | M12x1.75 | 46 | 1,140 | 在庫 | 在庫〇 | 追加 |
|
|
| 903425 | SFNM14 | M14x2 | 66 | 1,170 | 在庫 | お問合わせ | 追加 |
|
|
| 903426 | SFNM16 | M16x2 | 103 | 1,360 | 在庫 | 在庫〇 | 追加 |
|
|
| 903427 | SFNM18 | M18x2.5 | 106 | 1,650 | 在庫 | 在庫〇 | 追加 |
|
|
| 903428 | SFNM20 | M20x2.5 | 183 | 1,960 | 在庫 | 在庫〇 | 追加 |
|
|
| 903429 | SFNM22 | M22x2.5 | 210 | 2,540 | 在庫 | 在庫〇 | 追加 |
|
|
| 903430 | SFNM24 | M24x3 | 270 | 2,890 | 在庫 | 在庫〇 | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A（並目） | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 903422 | SFNM08 | M8x1.25 | 13 | 19 | 12 | 3 | 19 | 4 | 10 | 7.8 | |
| 903423 | SFNM10 | M10x1.5 | 17 | 22 | 13 | 3 | 22 | 5 | 12 | 8.4 | |
| 903424 | SFNM12 | M12x1.75 | 19 | 25 | 14.3 | 4 | 25 | 6 | 14 | 9 | |
| 903425 | SFNM14 | M14x2 | 22 | 28 | 17.5 | 4.5 | 28 | 6 | 16 | 11.4 | |
| 903426 | SFNM16 | M16x2 | 24 | 35 | 20 | 4.5 | 35 | 7 | 18 | 12.8 | |
| 903427 | SFNM18 | M18x2.5 | 27 | 35 | 20.6 | 4.5 | 35 | 7 | 20 | 13.6 | |
| 903428 | SFNM20 | M20x2.5 | 30 | 42 | 25 | 6 | 42 | 8 | 22 | 16.6 | |
| 903429 | SFNM22 | M22x2.5 | 32 | 45 | 25.4 | 6 | 45 | 8 | 25.4 | 16.9 | |
| 903430 | SFNM24 | M24x3 | 36 | 50 | 28 | 6 | 50 | 8 | 28 | 18.7 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| 球面座付フランジナット | S45C | 焼入HRC30±5 | 黒染め |
特長
-
■ワーク、ボルト等の平行に影響されず常に平均安定した締付が得られます。
■球面座金とセットです。

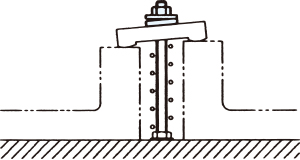

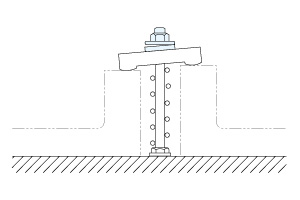

使用例
