レッグクランプ

E-9423

  • レッグクランプ PIC1

  • レッグクランプ PIC1

仕様/価格（1個価格）

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 最大適合ボルト径 全長 全巾 全高 クランプ高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
903447 LC12 M12 42 24 24 12 0.08 1,760 在庫 在庫〇 追加 DL DL
903448 LC14 M14 54 32 32 16 0.2 1,830 在庫 在庫〇 追加 DL DL
925352 LC14A M14 54 32 26 14 0.19 1,830 在庫 在庫〇 追加 DL DL
903449 LC16 M16 61 40 40 20 0.39 2,410 在庫 在庫〇 追加 DL DL
903450 LC20 M20 75 50 50 25 0.73 3,040 在庫 在庫〇 追加 DL DL
927034 LCMC121 M14 63 32 32 17 0.24 5,200 在庫 在庫〇 追加 DL DL
943964 LCMC122 M12 55 32 27 12 0.22 6,900 在庫 在庫〇 追加 DL DL
142753 LCMC123 M12 43 32 32 17 0.23 6,000 在庫 在庫△ 追加 DL DL
903451 LCMC161 M16 63 32 32 17 0.24 6,400 在庫 在庫〇 追加 DL DL
903452 LCMC162 M16 98 38 38 17 0.49 6,900 在庫 在庫〇 追加 DL DL
931476 LCMC163 M16 63 32 27 12 0.22 6,900 在庫 在庫〇 追加 DL DL
943966 LCMC164 M16 80 45 45 20 0.75 8,050 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I J K
903447 LC12 42 24 24 12 12 12 13 8.5 14 - -
903448 LC14 54 32 32 16 16 16 14.3 10 18 - -
925352 LC14A 54 26 32 12 16 14 14.3 10 18 - -
903449 LC16 61 40 40 20 20 20 17.5 8 22 - -
903450 LC20 75 50 50 25 25 25 20.6 9.5 27 - -
927034 LCMC121 63 32 32 15 15 17 14.3 10 27 7 19
943964 LCMC122 55 27 32 15 15 12 13 5 26 7 19
142753 LCMC123 43 32 32 15 8 17 14 20 24 12 -
903451 LCMC161 63 32 32 15 15 17 17.5 8 28 7 19
903452 LCMC162 98 38 38 21 15 17 17.5 30 41 7 20
931476 LCMC163 63 27 32 15 15 12 17.5 8 28 7 19
943966 LCMC164 80 45 45 25 25 20 17.5 11 32 17 32

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
レッグクランプ LC12・14・16・20：FCD450
LC14A・LCMC：S45C		 LC14A・LCMC：焼入HRC30±5 LC12・14・16・20：りん酸塩処理
LC14A・LCMC：黒染め

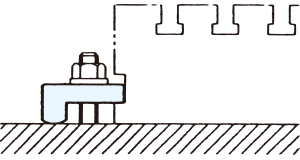

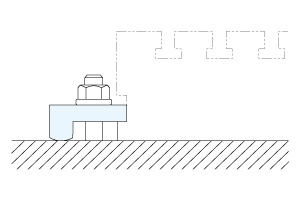

使用例
