RoHS対応

Sナット

E-9403SN

仕様/価格(1個価格)

オーダーNo. No. ネジ径(並目) 質量 g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
958021 SFM0008 M8x1.25 6 240 在庫 在庫〇 追加 DL DL
958022 SFM0010 M10x1.5 11 260 在庫 在庫〇 追加 DL DL
958023 SFM0012 M12x1.75 18 300 在庫 在庫〇 追加 DL DL
958024 SFM0016 M16x2 47 410 在庫 在庫〇 追加 DL DL
958025 SFM0020 M20x2.5 84 580 在庫 在庫〇 追加 DL DL

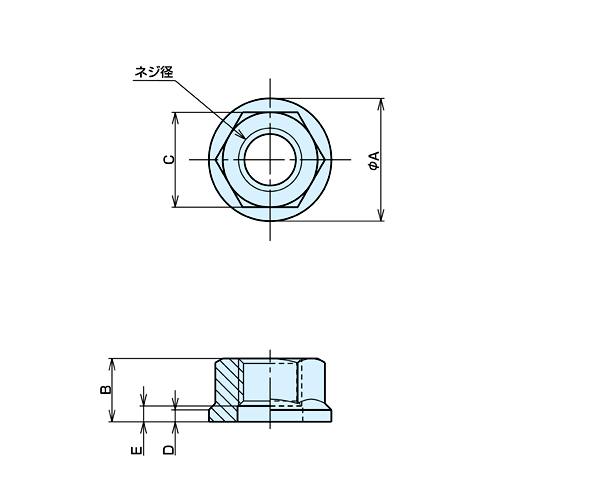

寸法図・サイズ表

選択 オーダーNo. No. A B C D E
958021 SFM0008 14.4 9 12 1.4 2
958022 SFM0010 18 11 14 1.6 4
958023 SFM0012 22 12 17 1.8 4
958024 SFM0016 31 16 24 3 5
958025 SFM0020 37 20 30 3 5.5

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
Sナット S45C 焼入HRC30±5 黒染め

特長

■座面側ネジの一部をカットする構造により、座面圧力を外周側へ均等に作用させ、ネジのゆるみを防止します。
■ばね、接着剤などの抵抗材を用いないので、何回着脱してもゆるみ防止効果は持続します。
