RoHS対応

センタージャッキ

E-9398

仕様/価格

オーダーNo. No. 最大高 最小高 耐荷重kN 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
947861 CJS16 78 63 17 0.55 8,050 在庫 入荷予定 追加 DL DL
947862 CJS20 82 67 27 0.85 9,350 在庫 在庫〇 追加 DL DL
947863 CJU16 82.7 67.7 17 0.57 18,700 在庫 在庫〇 追加 DL DL
947864 CJU20 90 75 27 0.88 20,800 在庫 入荷予定 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K(並目)
947861 CJS16 78 63 37 16 10 56 32 40 24 - M16xP2
947862 CJS20 82 67 37 18 12 75 36 45 30 - M20xP2.5
947863 CJU16 82.7 67.7 37 20.7 10 56 32 40 24 10.5 M16xP2
947864 CJU20 90 75 37 26 12 75 36 45 30 10.5 M20xP2.5

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
センタージャッキ 本体:FC250
CJS16/CJS20
ボルト・ロックナット:S45C
アライニングボルト:SCM435
CJU16/CJU20
スチールボール:SUJ2
ロックナット:S45C
本体 :焼鈍(HB231以下)
CJS16/CJS20
ボルト:焼入れ(HRC36~44)
CJU16/CJU20
アライニングボルト本体:焼入れ(HRC21~29)
スチールボール:焼入れ(HRC60)
本体:焼付塗装
ロックナット:メッキ
CJS16/CJS20 ボルト:電気メッキ
CJU16/CJU20 アライニングボルト本体:黒染め

特長

■ワークの形状や面粗度に合わせた支持・サポート
ワークの傾斜面を受けれるように9°アライニングするパッドを付属しています。
黒皮面の受けで高さのバラつきを低減できるように先端がとがり先の形状です。
■素早い段取り・加工精度の向上
ワーク設置時の衝撃や加工振動によって高さが変わらないように固定できます。
繰返し設置するワークの調整が不要で、ビビりの抑制効果にも期待できます。

構成図

CJS CJU

使用例

●設置したワークを必要な高さに調整し支持・サポートする製品です。
●ワークやクランプバーの高さの位置決めなどにご使用いただけます。

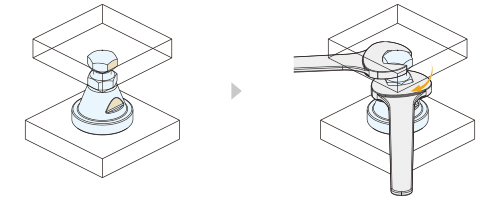

使用方法

センタージャッキの上面にワークを搭載して下さい。

センタージャッキの本体の切欠部とボルトの二面幅にスパナを当て、本体側は固定した状態で、ボルト側を回して高さを調整して下さい。
調整ができたら、ロックナットにスパナを当て、時計周りに回転させロックして下さい。このときボルト側が動かない様に固定して下さい。

注意事項

●ストローク範囲内でご使用下さい。
●許容荷重以内でご使用下さい。

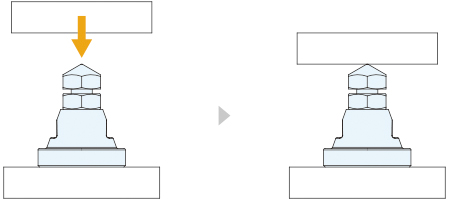

取付方法

テーブルまたはジグベースにジグサポートジャッキを取り付けて下さい。
高さを調整したら、ロックナットで固定して下さい。

メンテナンス方法

メンテナンス・修理対応

メンテナンス方法

●使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。

修理対応

●当該製品の修理対応は行っておりません。異常がみられる場合は新しいものと交換をしてください。
