【廃番】クリップクランプ
E-9345
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー No. |
No. | A | B | C | D | E | F | G | H | I | J | K | L(並目) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 930272 | CCL18 | 100 | 50 | 81 | 43 - 53 | 25 | 82 | 30 | 17.8 | 29 | 17.5 | 11.5 | M16x2 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| 【廃番】クリップクランプ | S45C | クランプベース：焼入HRC25 クランプヘッド：焼入HRC45 |
黒染め |
特長
-
■金型材、板材のクランプに便利です。
■クランプベースがT溝に入りしっかりクランプします。
構成図
| 部品構成 | 部品構成 | ||
|---|---|---|---|
| ① | クランプベース | ⑤ | 球面座付フランジナット |
| ② | クランプヘッド | ⑥ | スタッドボルト |
| ③ | 支持ピン | ⑦ | Ｃ型止め輪(軸用12) |
| ④ | スプリング |
使用方法
T溝タイプのテーブル、Ｔスロットプレートなどに取り付けて使用します。

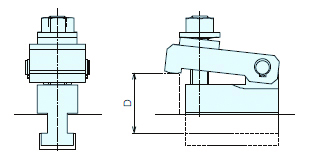

Ｔ溝の上面とワークを挟み込んで(図Ｄ寸法)クランプします。
クランプ自体の固定はしません。
最上部の球面座付フランジナットを緩めることでクランプできます。
アンクランプ状態ならＤ寸法は53mmまで上がります。
■注意事項
・本製品はアンクランプ時に固定されません。取扱いにご注意ください。
・弊社Ｔ溝巾18の製品に使用できます。お客様にてご用意される場合は詳細寸法図をご確認のうえ、ご使用ください。
・球面座付フランジナットの性能上、クランプストロークの範囲内でクランプしてください。
