【廃番】ノンツイストクランプ

E-9340

  • 【廃番】ノンツイストクランプ PIC1

  • 【廃番】ノンツイストクランプ PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. サイズ ネジ径 質量kg 価格 在庫設定 在庫情報 製品BOX
901539 TW25C 25 13 16 M5 0.05 1,820 廃番 お問合わせ 追加
901540 TW50C 50 13 38 M6 0.2 2,210 廃番 お問合わせ 追加
901541 TW75C 75 28 50 M10 0.6 3,040 廃番 お問合わせ 追加
901542 TW115C 115 63 75 M10 0.9 4,580 廃番 お問合わせ 追加
901543 TW150C 150 70 83 M12 1.5 5,610 廃番 お問合わせ 追加
901544 TW150DC 150 115 140 M12 2 6,680 廃番 お問合わせ 追加
900763 TW225C 247 100 121 TW16 4 24,200 廃番 お問合わせ 追加
900764 TW250C 257 150 175 TW16 5.9 30,400 廃番 お問合わせ 追加
900765 TW300C 325 125 163 TW18 6.8 33,000 廃番 お問合わせ 追加

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F GR
901539 TW25C 25 13 16 M5 27 3 5
901540 TW50C 50 13 38 M6 42 3 7
901541 TW75C 75 28 50 M10 76 6 10
901542 TW115C 115 63 75 M10 76 6 10
901543 TW150C 150 70 83 M12 95 8 13.3
901544 TW150DC 150 115 140 M12 95 8 13.3
900763 TW225C 247 100 121 TW16 160x75 10 17
900764 TW250C 257 150 175 TW16 160x75 10 17
900765 TW300C 325 125 163 TW18 160x75 10 17

特長

■開きが大きく深く多用途に使えます。
■鉄工工場の治工具に最適です。
■製缶工場の溶接クランプに便利です。
■フレーム材はS45Cで強力締付にも長持ちします。
■ハンドルと爪には、銅メッキが施してあります。
■Cクランプに起こる“ひねり”がなく加工物を平行にクランプします。

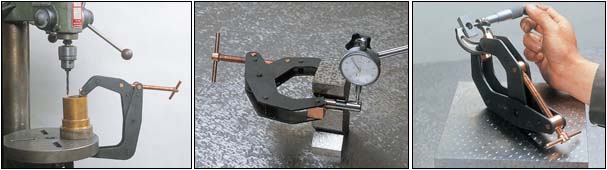

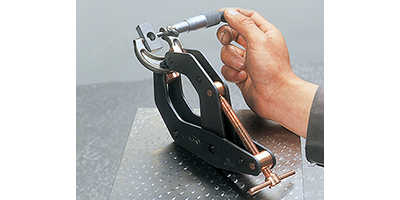

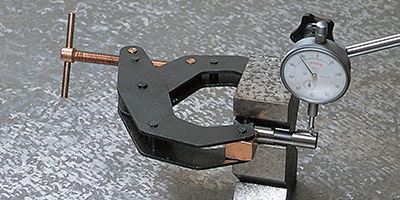

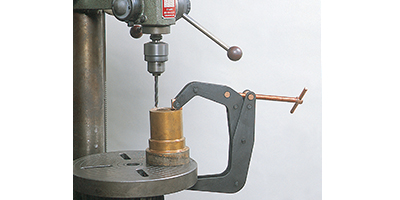

使用例

  •



  •



  •
