• ERON

RoHS対応

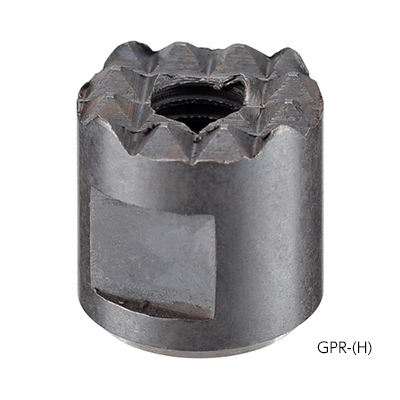

グリップパッド丸型

E-9327

仕様/価格

タイプ オーダー
No.
No. ネジ径 外径 厚み 質量
g
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
ネジ穴
貫通
919833 GPR0510 M5x0.8 10 10 6 3,190 在庫 在庫〇 追加 DL DL
ネジ穴
貫通
950576 GPR0510H M5x0.8 10 12 7 3,350 在庫 在庫〇 追加 DL DL
ネジ穴
貫通
919834 GPR0512 M5x0.8 12 10 9 3,170 在庫 在庫〇 追加 DL DL
ネジ穴
貫通
950577 GPR0512H M5x0.8 12 12 11 3,520 在庫 在庫〇 追加 DL DL
ネジ穴
貫通
919835 GPR0616 M6x1.0 16 10 15 4,560 在庫 在庫〇 追加 DL DL
ネジ穴
貫通
950578 GPR0616H M6x1.0 16 12 18 4,760 在庫 在庫〇 追加 DL DL
ネジ穴
貫通
919836 GPR0620 M6x1.0 20 10 25 4,920 在庫 在庫〇 追加 DL DL
ネジ穴
貫通
950579 GPR0620H M6x1.0 20 12 30 3,620 在庫 在庫〇 追加 DL DL
ネジ穴
貫通
919837 GPR0625 M6x1.0 25 10 40 5,850 在庫 在庫〇 追加 DL DL
ネジ穴
貫通
950580 GPR0625H M6x1.0 25 12 48 6,350 在庫 在庫〇 追加 DL DL
ネジ穴
止まり
951217 GPR0510N M5x0.8 10 10 6 3,170 在庫 在庫〇 追加 DL DL
ネジ穴
止まり
951218 GPR0510HN M5x0.8 10 12 7 3,350 在庫 在庫〇 追加 DL DL
ネジ穴
止まり
951219 GPR0512N M5x0.8 12 10 9 2,820 在庫 在庫〇 追加 DL DL
ネジ穴
止まり
951220 GPR0512HN M5x0.8 12 12 11 3,000 在庫 在庫〇 追加 DL DL
ネジ穴
止まり
951221 GPR0616N M6x1.0 16 10 15 3,520 在庫 在庫〇 追加 DL DL
ネジ穴
止まり
951222 GPR0616HN M6x1.0 16 12 18 3,860 在庫 在庫〇 追加 DL DL
ネジ穴
止まり
951223 GPR0620N M6x1.0 20 10 25 4,400 在庫 在庫〇 追加 DL DL
ネジ穴
止まり
951224 GPR0620HN M6x1.0 20 12 30 4,560 在庫 在庫〇 追加 DL DL
ネジ穴
止まり
951225 GPR0625N M6x1.0 25 10 40 7,050 在庫 在庫〇 追加 DL DL
ネジ穴
止まり
951226 GPR0625HN M6x1.0 25 12 48 7,400 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
No.
No. A(並目) B C D E F G
919833 GPR0510 M5x0.8 10 10 4.5 4.75 2.3 7.9
950576 GPR0510H M5x0.8 10 12 6 4.75 2.3 7.9
919834 GPR0512 M5x0.8 12 10 4.5 4.75 3 9.5
950577 GPR0512H M5x0.8 12 12 6 4.75 3 9.5
919835 GPR0616 M6x1.0 16 10 4.5 4.75 3 12.7
950578 GPR0616H M6x1.0 16 12 6 4.75 3 12.7
919836 GPR0620 M6x1.0 20 10 4.5 4.75 3 15.9
950579 GPR0620H M6x1.0 20 12 6 4.75 3 15.9
919837 GPR0625 M6x1.0 25 10 4.5 4.75 3 19.1
950580 GPR0625H M6x1.0 25 12 6 4.75 3 19.1
951217 GPR0510N M5x0.8 10 10 4.5 4.75 2.3 7.9
951218 GPR0510HN M5x0.8 10 12 6 4.75 2.3 7.9
951219 GPR0512N M5x0.8 12 10 4.5 4.75 3 9.5
951220 GPR0512HN M5x0.8 12 12 6 4.75 3 9.5
951221 GPR0616N M6x1.0 16 10 4.5 4.75 3 12.7
951222 GPR0616HN M6x1.0 16 12 6 4.75 3 12.7
951223 GPR0620N M6x1.0 20 10 4.5 4.75 3 15.9
951224 GPR0620HN M6x1.0 20 12 6 4.75 3 15.9
951225 GPR0625N M6x1.0 25 10 4.5 4.75 3 19.1
951226 GPR0625HN M6x1.0 25 12 6 4.75 3 19.1

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
グリップパッド丸型 SKH51

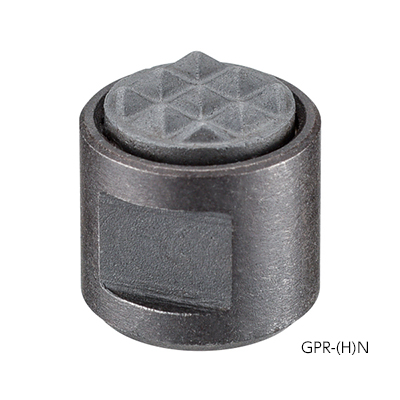

GPR-(H)Nタイプの先端部:超硬
焼入HRC60 黒染め

特長

■黒皮ワーク用の強力ノンスリップパッドです。

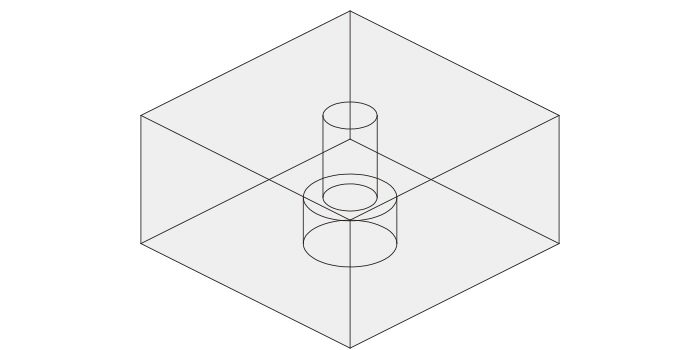

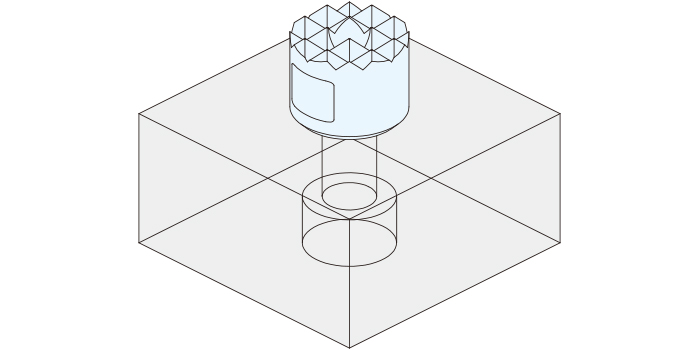

■埋込みに利用できます。

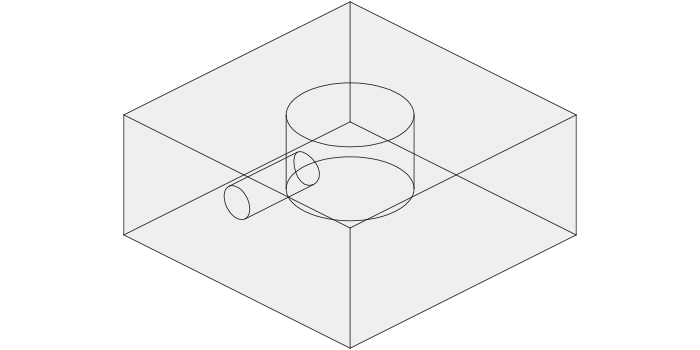

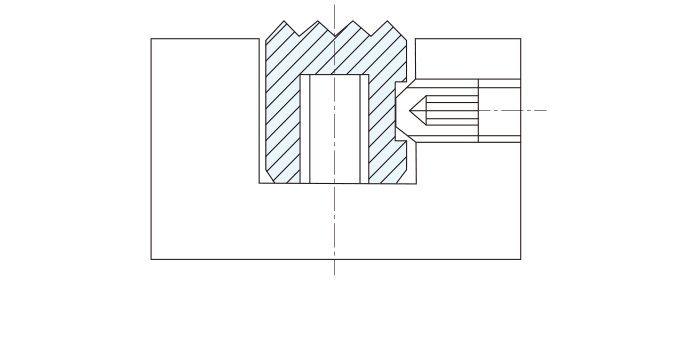

■側面に固定用溝付です。

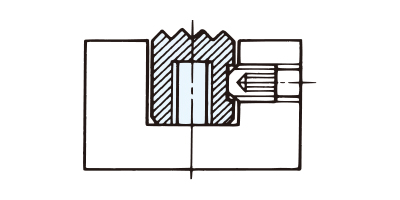

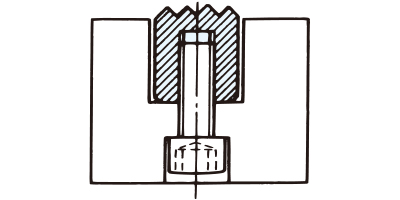

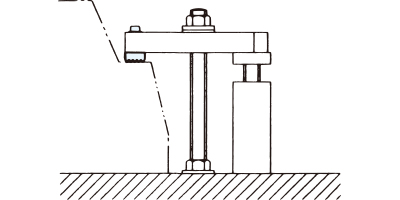

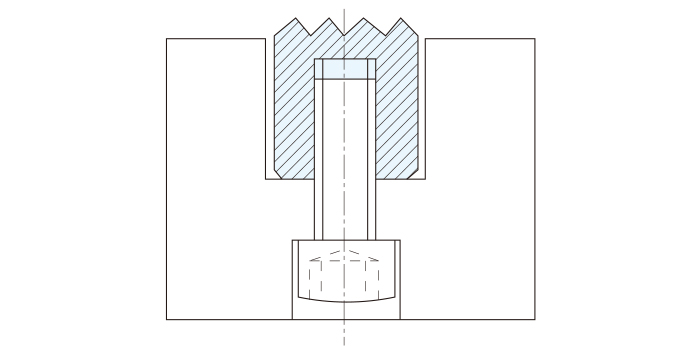

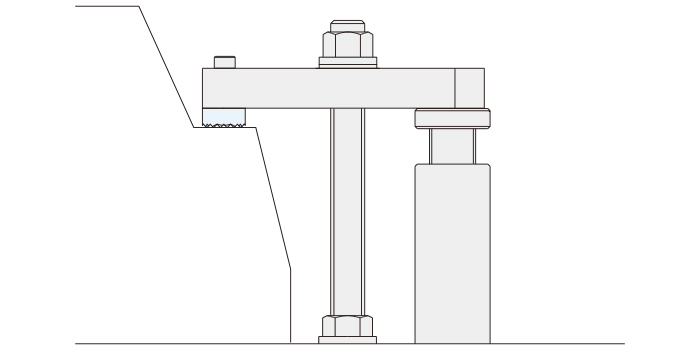

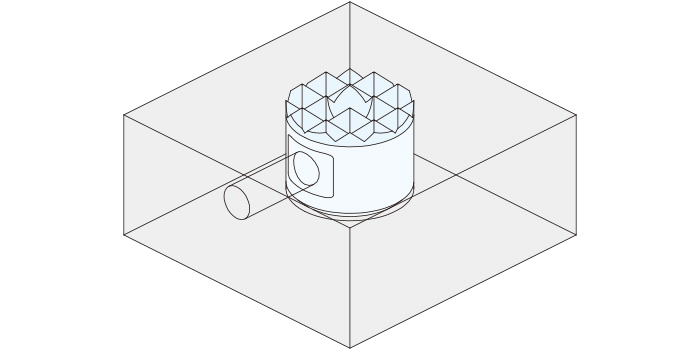

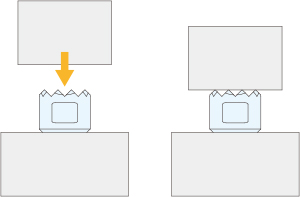

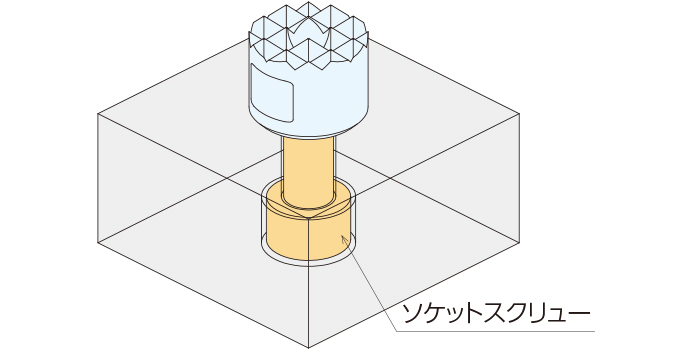

使用例
