RoHS対応

グリップパッド角型

E-9326

  • 9326_1.jpg
  • 9326_2.jpg

  • 9326_1.jpg

  • 9326_2.jpg

仕様/価格

タイプ オ-ダ-
No.		 No. ネジ径 全巾 厚み 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
ネジ穴
貫通		 919829 GPS0510 M5x0.8 10 10 5 3,350 在庫 在庫〇 追加 DL DL
ネジ穴
貫通		 950572 GPS0510H M5x0.8 10 12 6 3,860 在庫 在庫〇 追加 DL DL
ネジ穴
貫通		 919830 GPS0512 M5x0.8 12 10 10 4,400 在庫 在庫〇 追加 DL DL
ネジ穴
貫通		 950573 GPS0512H M5x0.8 12 12 12 4,560 在庫 在庫〇 追加 DL DL
ネジ穴
貫通		 919831 GPS0520 M5x0.8 20 10 25 5,850 在庫 在庫〇 追加 DL DL
ネジ穴
貫通		 950574 GPS0520H M5x0.8 20 12 30 6,350 在庫 在庫〇 追加 DL DL
ネジ穴
貫通		 919832 GPS0625 M6x1.0 25 10 40 8,250 在庫 在庫〇 追加 DL DL
ネジ穴
貫通		 950575 GPS0625H M6x1.0 25 12 48 8,650 在庫 在庫〇 追加 DL DL
ネジ穴
止まり		 951227 GPS0512N M5x0.8 12 10 10 4,400 在庫 在庫〇 追加 DL DL
ネジ穴
止まり		 951228 GPS0512HN M5x0.8 12 12 12 4,560 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 No. A（並目） B C D E
GPS0510 M5x0.8 10 10 2.3 -
GPS0510H M5x0.8 10 12 2.3 -
GPS0512 M5x0.8 12 10 3 10.3
GPS0512H M5x0.8 12 12 3 10.3
GPS0520 M5x0.8 20 10 3 -
GPS0520H M5x0.8 20 12 3 -
GPS0625 M6x1.0 25 10 3 -
GPS0625H M6x1.0 25 12 3 -
GPS0512N M5x0.8 12 10 3 10.3
GPS0512HN M5x0.8 12 12 3 10.3

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
グリップパッド角型 SKH51 焼入(HRC60) 黒染め(四三酸化鉄被膜)

特長

■黒皮ワーク用の強力ノンスリップパッドです。
■ネジ穴貫通タイプとネジ穴止まりタイプの２種類よりお選び頂けます。

№貫通穴

全高

GPS

〇

通常
GPS-H〇高い
GPS-N×通常
GPS-NH×高い

構成図

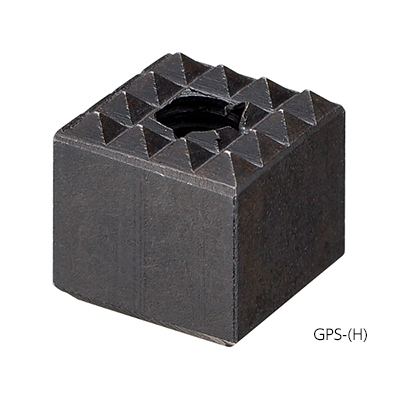

GPS-(H)

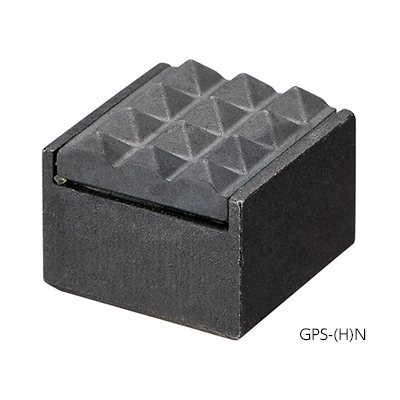

GPS-(H)N

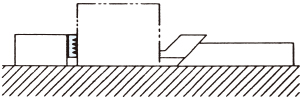

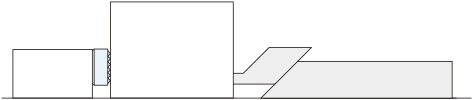

使用例

加工のクランプアタッチメントとしてご使用いただけます。

先端の凹凸でワークをグリップします。

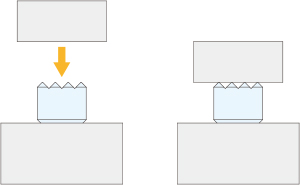

使用方法

グリップパッド角型にワークを当てご使用ください。



取付方法

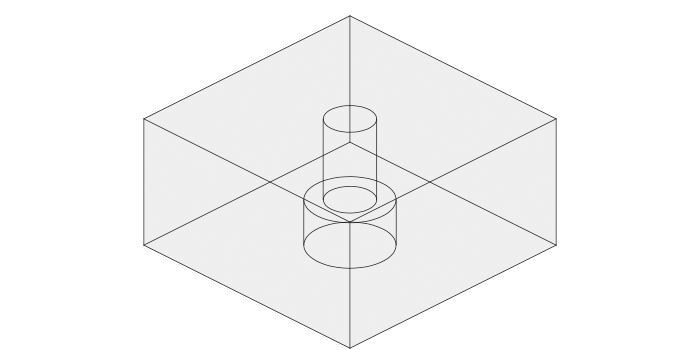

  • 寸法表を参考にジグに取付穴を加工してください。

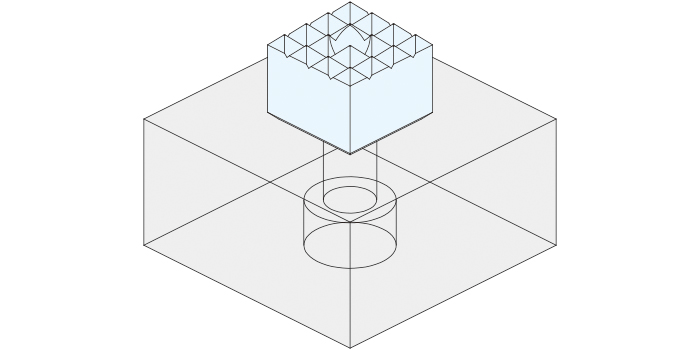

  • グリップパッド角型を取り付けてください。

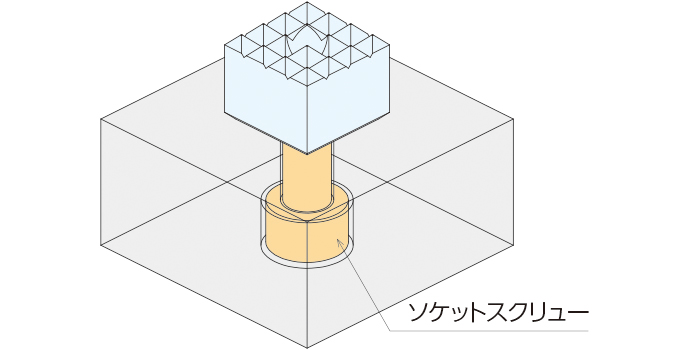

  • 取り付けに必要なソケットスクリュー等は別途ご用意ください。



修理対応

当製品の修理は行っておりません。

異常がみられる場合は、交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
