• ERON

RoHS対応

グリップスクリュー

E-9324

  • グリップスクリュー PIC1

  • グリップスクリュー PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. ネジ径（並目） 首下長 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
919814 GSM1040 M10x1.5 40 20 5,350 在庫 在庫〇 追加 DL
950785 GSM1225 M12x1.75 25 15 5,200 在庫 在庫〇 追加 DL
919815 GSM1240 M12x1.75 40 25 5,350 在庫 在庫〇 追加 DL
919816 GSM1640 M16x2 40 50 5,900 在庫 在庫〇 追加 DL
919817 GSM2040 M20x2.5 40 75 6,400 在庫 在庫△ 追加 DL
951198 GSM1025T M10x1.5 25 15 5,800 在庫 在庫〇 追加 DL
951199 GSM1050T M10x1.5 50 30 5,950 在庫 在庫〇 追加 DL
951200 GSM1225T M12x1.75 25 20 5,400 在庫 在庫〇 追加 DL
951202 GSM1250T M12x1.75 50 45 5,600 在庫 在庫〇 追加 DL
951204 GSM1625T M16x2 25 35 5,900 在庫 在庫△ 追加 DL
951206 GSM1650T M16x2 50 75 6,100 在庫 在庫△ 追加 DL
951208 GSM2025T M20x2.5 25 55 6,400 在庫 在庫〇 追加 DL
951210 GSM2050T M20x2.5 50 120 6,600 在庫 在庫△ 追加 DL
951201 GSM1225TF M12x1.75 25 20 5,400 在庫 在庫△ 追加 DL
951203 GSM1250TF M12x1.75 50 45 5,600 在庫 在庫〇 追加 DL
951205 GSM1625TF M16x2 25 35 5,900 在庫 在庫△ 追加 DL
951207 GSM1650TF M16x2 50 75 6,100 在庫 在庫△ 追加 DL
951209 GSM2025TF M20x2.5 25 55 6,400 在庫 在庫〇 追加 DL
951211 GSM2050TF M20x2.5 50 120 6,600 在庫 お問合わせ 追加 DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A（並目） B C D E F
919814 GSM1040 M10x1.5 40 - - 2.3 3
950785 GSM1225 M12x1.75 25 - - 3 5
919815 GSM1240 M12x1.75 40 - - 3 5
919816 GSM1640 M16x2 40 - - 3 6
919817 GSM2040 M20x2.5 40 - - 3 8
951198 GSM1025T M10x1.5 25 1.27 6.4 2.3 5
951199 GSM1050T M10x1.5 50 1.27 6.4 2.3 5
951200 GSM1225T M12x1.75 25 1.27 7.9 2.3 6
951202 GSM1250T M12x1.75 50 1.27 7.9 2.3 6
951204 GSM1625T M16x2 25 1.27 11.1 3 8
951206 GSM1650T M16x2 50 1.27 11.1 3 8
951208 GSM2025T M20x2.5 25 1.27 12.7 3 10
951210 GSM2050T M20x2.5 50 1.27 12.7 3 10
951201 GSM1225TF M12x1.75 25 1.27 7.9 3 6
951203 GSM1250TF M12x1.75 50 1.27 7.9 3 6
951205 GSM1625TF M16x2 25 1.27 11.1 4 8
951207 GSM1650TF M16x2 50 1.27 11.1 4 8
951209 GSM2025TF M20x2.5 25 1.27 12.7 4 10
951211 GSM2050TF M20x2.5 50 1.27 12.7 4 10

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
グリップスクリュー GSMタイプ：SKH51GSM-T、TFタイプ：本体SCM440先端部超硬 焼入HRC55 黒染め

特長

■黒皮ワーク用の強力ノンスリップボルトです。
■六角棒レンチにより締付けます。

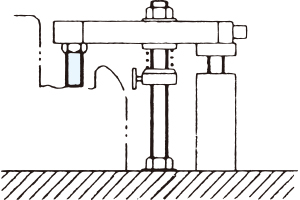

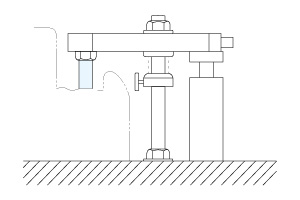

使用例
