• ERON

RoHS対応

ダブルスクリュー

E-9320

仕様/価格(1本価格)

オーダーNo. No. 外ネジ径
(並目)
内ネジ径
(並目)
全長 質量
g
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
920909 DS0603 M6x1.0 M3x0.5 6.5 1 1,290 在庫 在庫〇 追加 DL DL
920910 DS0804 M8x1.25 M4x0.7 7.5 1.5 1,290 在庫 在庫〇 追加 DL DL
920911 DS0805 M8x1.25 M5x0..8 7.5 1.5 610 廃番 お問合わせ 追加 DL DL
920912 DS1006 M10x1.5 M6x1.0 10.5 3 1,370 在庫 在庫〇 追加 DL DL
920913 DS1208 M12x1.75 M8x1.25 12.5 5 1,650 在庫 お問合わせ 追加 DL DL
920914 DS1610 M16x2 M10x1.5 17 13 2,120 在庫 お問合わせ 追加 DL DL
920915 DS1612 M16x2 M12x1.75 17 9 2,120 在庫 在庫〇 追加 DL DL
920916 DS2014 M20x2.5 M14x2 18 18 2,530 在庫 在庫〇 追加 DL DL
920917 DS2416 M24x3 M16x2 20 30 2,690 在庫 在庫〇 追加 DL DL
994665 DS0603S M6x1.0 M3x0.5 6.5 1 2,070 在庫 在庫〇 追加 DL DL
994666 DS0804S M8x1.25 M4x0.7 7.5 1.5 2,070 在庫 在庫〇 追加 DL DL
994667 DS0805S M8x1.25 M5x0.8 7.5 1.5 2,190 在庫 在庫〇 追加 DL DL
994668 DS1006S M10x1.5 M6x1.0 10.5 3 2,290 在庫 在庫〇 追加 DL DL
994669 DS1208S M12x1.75 M8x1.25 12.5 5 2,320 在庫 在庫〇 追加 DL DL
994670 DS1610S M16x2 M10x1.5 17 13 1,430 廃番 在庫△ 追加 DL DL
994671 DS1612S M16x2 M12x1.75 17 9 3,330 在庫 在庫〇 追加 DL DL
994672 DS2416S M24x3 M16x2 20 30 4,120 在庫 在庫〇 追加 DL DL

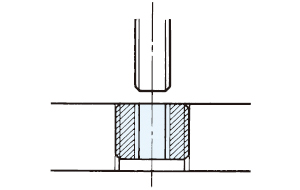

寸法図・サイズ表

選択 オーダーNo. No. A(並目) B(並目) C
920909 DS0603 M6x1.0 M3x0.5 6.5
920910 DS0804 M8x1.25 M4x0.7 7.5
920911 DS0805 M8x1.25 M5x0..8 7.5
920912 DS1006 M10x1.5 M6x1.0 10.5
920913 DS1208 M12x1.75 M8x1.25 12.5
920914 DS1610 M16x2 M10x1.5 17
920915 DS1612 M16x2 M12x1.75 17
920916 DS2014 M20x2.5 M14x2 18
920917 DS2416 M24x3 M16x2 20
994665 DS0603S M6x1.0 M3x0.5 6.5
994666 DS0804S M8x1.25 M4x0.7 7.5
994667 DS0805S M8x1.25 M5x0.8 7.5
994668 DS1006S M10x1.5 M6x1.0 10.5
994669 DS1208S M12x1.75 M8x1.25 12.5
994670 DS1610S M16x2 M10x1.5 17
994671 DS1612S M16x2 M12x1.75 17
994672 DS2416S M24x3 M16x2 20

材質・熱処理・表面処理

名称 材質 表面処理
ダブルスクリュー DS:SUM22L
DS-S:SUS303
DS:黒染め

特長

■ゆるみ止めつき。
■既存のタップ穴径を容易に変更できます。
■タップ穴の不具合の修正用としても使用できます。

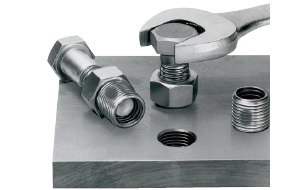

使用例
