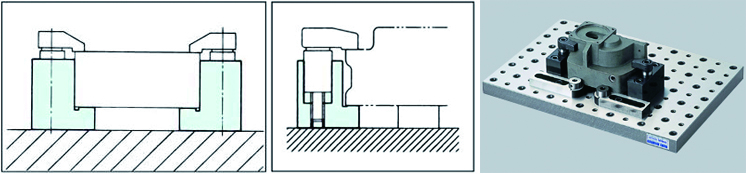

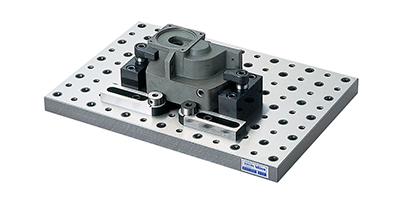

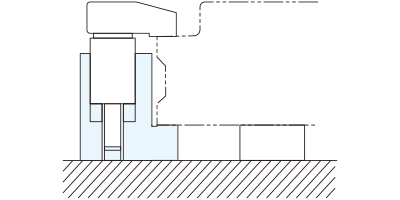

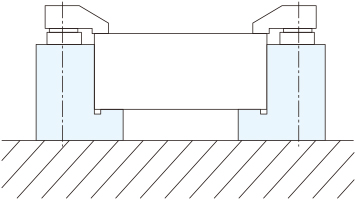

【廃番】スイングクランプベースS型
E-9317SB
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D±0.01 | E | F | G | H | I | J | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 926735 | SB-35 | 105 | 55 | 60 | 20 | 15 | 80 | 12.5 | 37 | 25 | 38 | 14 | M12 | 0.01 | |
| 926736 | SB-50 | 135 | 65 | 65 | 20 | 15 | 100 | 17.5 | 42 | 30 | 40 | 18 | M16 | 0.01 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| 【廃番】スイングクランプベースS型 | SCM415 | 焼入HRC60 | 黒染め |
