RoHS対応

スイベルナット

E-9310

  • 9310.jpg

  • 9310.jpg

仕様/価格（1個価格）

オーダーNo. No. ネジ径 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
905153 SVN8 M8x1.25 15 700 在庫 在庫〇 追加 DL DL
905154 SVN10 M10x1.5 25 780 在庫 在庫〇 追加 DL DL
905155 SVN12 M12x1.75 30 940 在庫 在庫〇 追加 DL DL
905156 SVN14 M14x2 50 1,190 在庫 在庫〇 追加 DL DL
905157 SVN16 M16x2 65 1,420 在庫 在庫〇 追加 DL DL
916480 SVN20 M20x2.5 140 2,040 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A（並目） B C D E F G H
905153 SVN8 M8x1.25 13 15 12 13 8 4 5
905154 SVN10 M10x1.5 17 19.6 14 17 10 4 5
905155 SVN12 M12x1.75 19 21.9 16.5 19 11.5 5 6
905156 SVN14 M14x2 22 25.4 20 22 15 5 9
905157 SVN16 M16x2 24 27.7 24 24 18 6 11
916480 SVN20 M20x2.5 30 34.6 30 30 24 6 14

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
スイベルナット S45C 焼入HRC30±5 黒染め

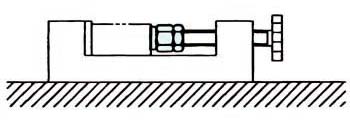

使用例
