• ERON

RoHS対応

ジグ用カギ形座金

E-9309

  • 9309.jpg

  • 9309.jpg

仕様/価格（1個価格）

オーダーNo. No. ネジ径（並目） 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
905147 JWK8 M6x1.0 30 3,500 在庫 在庫〇 追加 DL DL
905148 JWK10 M6x1.0 40 3,500 在庫 在庫〇 追加 DL DL
905149 JWK12 M8x1.25 80 4,870 在庫 在庫〇 追加 DL DL
905150 JWK16 M8x1.25 110 5,350 在庫 在庫〇 追加 DL DL
905151 JWK20 M10x1.5 150 7,600 在庫 在庫〇 追加 DL DL
905152 JWK24 M10x1.5 220 8,100 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J（並目） K
905147 JWK8 26 6 9 21 8 8.5 12 20 8 M6x1.0 6
905148 JWK10 32 6 11 24 8 8.5 12 20 8 M6x1.0 6
905149 JWK12 40 9 13.5 27 10 10.5 15 25 10 M8x1.25 6
905150 JWK16 50 9 18 33 10 10.5 15 25 10 M8x1.25 6
905151 JWK20 60 9 22 38 10 12.5 15 25 12 M10x1.5 6
905152 JWK24 65 9 26 42 12 12.5 18 35 12 M10x1.5 7

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ジグ用カギ形座金 SS400 焼入HRC30±5 黒染め

特長

[付属品]ショルダーボルト：1

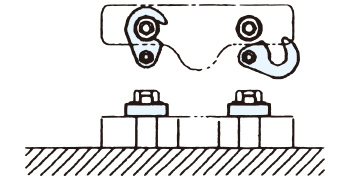

使用例
