ハイトブロック
E-9296
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C±0.02 | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S（並目） | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 930229 | HBL18150 | 120 | 180 | 150 | 150 | 60 | 24 | 70 | 25 | 60 | 50 | 35 | 138 | 120 | 50 | 35 | 23 | 25 | 123 | M16x2 | 17 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 |
|---|---|---|
| ハイトブロック | FCD450 | 焼鈍 |
特長
-
■大型ワークのかさ上げ、クランプ台に便利です。

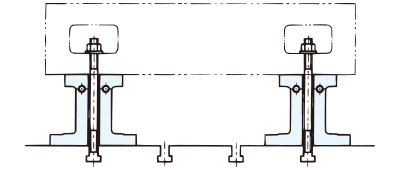

使用例
