RoHS対応

ポイントジャッキ

E-9182

  • 9182.jpg

  • 9182.jpg

仕様/価格

オーダーNo. No. ネジ径（並目） ネジ長 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
938813 PJK0830 M8x1.25 28 22 1,260 在庫 在庫〇 追加 DL DL
938814 PJK0850 M8x1.25 48 31 1,290 在庫 在庫〇 追加 DL DL
938815 PJK1230 M12x1.75 27 57 1,460 在庫 在庫〇 追加 DL DL
938816 PJK1250 M12x1.75 47 75 1,460 在庫 在庫〇 追加 DL DL
938817 PJK1640 M16x2 37 122 1,670 在庫 在庫〇 追加 DL DL
938818 PJK1670 M16x2 67 169 1,860 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

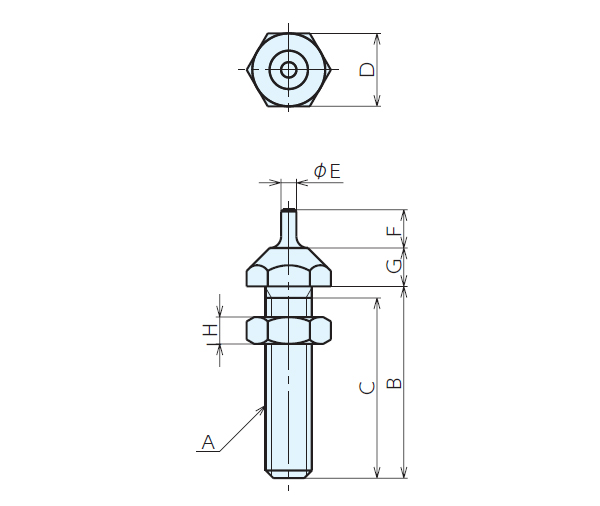

寸法図・サイズ表

選択 オーダーNo. No. A（並目） B C D E F G H
938813 PJK0830 M8x1.25 30 28 13 4 7 8 5
938814 PJK0850 M8x1.25 50 48 13 4 7 8 5
938815 PJK1230 M12x1.75 30 27 19 4 10 10 7
938816 PJK1250 M12x1.75 50 47 19 4 10 10 7
938817 PJK1640 M16x2 40 37 24 6 12 13 10
938818 PJK1670 M16x2 70 67 24 6 12 13 10

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ポイントジャッキ S45C 先端部：焼入れ(HRC30～40) 黒染め（四三酸化鉄被膜）

特長

■コンパクト設計で刃具の干渉回避性に優れています。
加工領域に飛び出さずワークの下部に設置できるボルトに近いコンパクトなサイズです。
■切粉の付着・堆積を防止できる。
設置面に切粉が付着しないように嵩上げされたピン形状、フランジ部は切粉が堆積しにくく流れやすいテーパー形状です。
■繰返しの段取り性の向上・ビビりの抑制
ワーク設置時の衝撃や加工振動によって高さが変わらないように固定できます。
繰返し設置するワークの調整が不要で、ビビりの抑制効果にも期待できます。

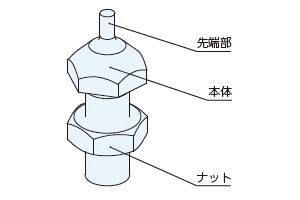

構成図

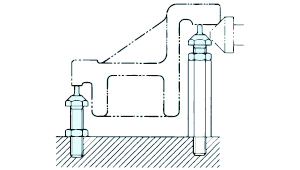

使用例

設置したワークを必要な高さに調整し支持・サポートする製品です。
ワークやクランプバーの高さの位置決めなどにご使用いただけます。



使用方法

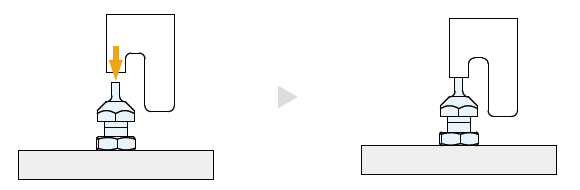

高さを調整後に、ポイントジャッキ先端にワークを当ててください。
またはワークを設置したのち高さを調整してナットで締め付けて使用してください。







■注意事項

ストローク範囲内でご使用ください。

取付方法

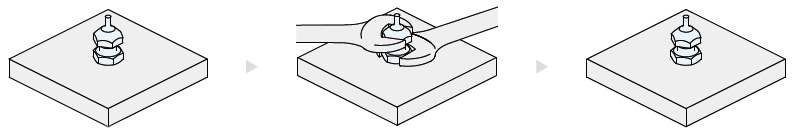

テーブルやジグテーブルにポイントジャッキを取り付け、高さを調整し、ナットで固定してください。



修理対応

当該製品の修理対応は行っておりません。異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
