【廃番】ウエルダークランプ
E-9161
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | J | K | L | M | N | O | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 915658 | WA8800 | 210 | 195 | 105 | 80 | 65 | 80 | 85 | 25 | 21 | 10 | 110 | 60 | 25 | 35 | |
| 927047 | WA15000 | 265 | 248 | 110 | 125 | 110 | 90 | 125 | 25 | 21 | 10 | 120 | 80 | 25 | 55 |
特長
-
■角パイプ、丸パイプ、平板、アングル材、何でも締付可能です。
■異形物も異形寸法でも90°クランプが素早くできます。
■仮付け、固定、溶接加工の能率が倍増します。
■本体と可動アゴに可鍛鋳鉄の2倍の強さのダクタイルが使ってあり堅牢です。
■スクリューとメネジはS55Cを使い丈夫なアクメネジにしてあります。
■スパットの付着防止のため銅メッキが施してあります。
■ハンドルバーはスクリューから脱落致しません。

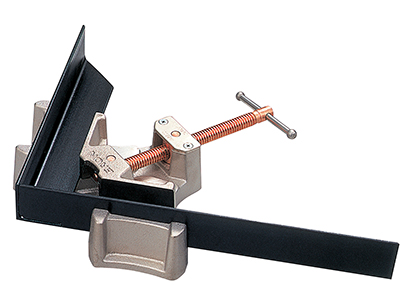

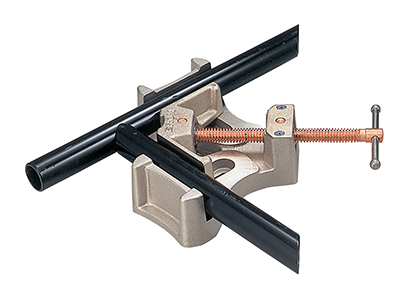

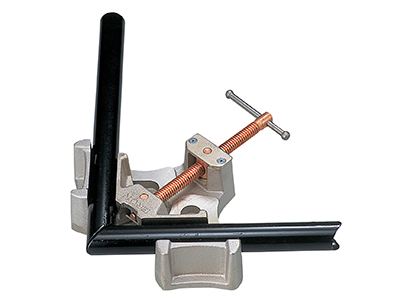

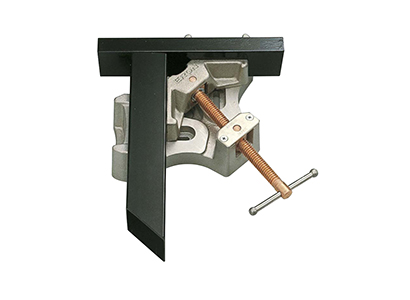

使用例
