• NBK

RoHS対応

【廃番】防振レベリングブロックVB型・VLB型

E-9123V

  • 9123V.jpg
  • 9123V.jpg

仕様/価格

オーダー
許容荷重kN 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
985267 VB1 10.8~18.6 9.4 35,000 廃番 お問合わせ 追加 DL DL
985268 VB2 15.7~25.5 9.4 35,000 廃番 お問合わせ 追加 DL DL
985269 VLB1 5.4~8.8 2.6 29,500 廃番 お問合わせ 追加 DL DL
985270 VLB2 7.8~12.7 2.6 29,500 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C D E F G J K L M N
985267 VB1 188 215 65.5 80 103 107.5 24.5 43 122 11.5 192 M12
985268 VB2 188 215 65.5 80 103 107.5 24.5 43 122 11.5 192 M12
985269 VLB1 131 92 59.5~61.5 6 24 101 79 8 5.7° M10 - -
985270 VLB2 131 92 59.5~61.5 6 24 101 79 8 5.7° M10 - -

材質・熱処理・表面処理

名称 材質
【廃番】防振レベリングブロックVB型・VLB型 【VB型】
ベース:FC250
スイベルパッド:FCD450
【VLB型】
本体:アルミ鍛造品
天面:ニトリルゴム
ベース:FCD450

特長

■レベリングブロックに振動を遮断する防振・除振機能がつきました。
■防振・除振機能が床から機械に伝わる振動、機械から床に伝わる振動を減衰します。
■スプリングとダンパーが振動をカットします。VB型とVLB型を組み合わせて使用します。

[VB型]
■装置重量を支持し、振動を減衰します。
■レベル調整不可
■防振機能あり
■基礎・機械との固定可
■天面スイベル式
■許容荷重10.8~25.5kN

[VLB型]
■振動を減衰し、装置のレベル調整を行ないます。
■レベル調整可(ストローク6.0mm)
■防振機能あり
■許容荷重5.4~12.7kN

[除振]加工機械、超精密測定器、半導体製造、液晶製造、検査装置など嫌振機器。
[防振]コンプレッサー、真空ポンプ、油圧ポンプ、高速パンチプレスなど振動を発生しやすい機器。

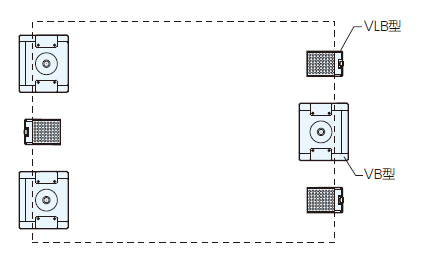

使用例

  • VB型Sで装置重量の60~80%を支持し、VLB型で残りの重量の支持とレベル調整を行います。
  • 装置の固定はVBで行います。
  • 装置重量に合わせて設置する個数を調整します。



使用方法

技術情報

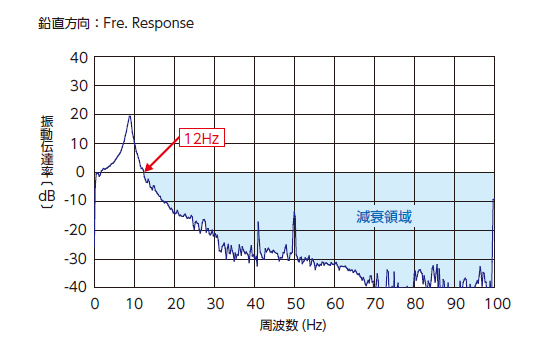

伝達特性





取扱上の注意



  • ・許容荷重を外れますと、防振機能が発揮されません。
  • ・レべリングの天面に垂直に設備荷重がかかるように設置してください。
  • ・取付ける機械のベッド、フレームには、十分な剛性が必要です。
