RoHS対応

【廃番】全面加工アングルプレート

E-9119A

  • 【廃番】全面加工アングルプレート PIC1

  • 【廃番】全面加工アングルプレート PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 全巾 全高 奥行 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
900638 MA1 100 100 100 2.9 9,050 廃番 お問合わせ 追加 DL DL
900639 MA2 120 120 120 4.2 17,200 廃番 お問合わせ 追加 DL DL
916459 MA3 140 140 140 4.9 24,400 廃番 お問合わせ 追加 DL DL
900641 MA4 160 160 160 7.6 32,000 廃番 お問合わせ 追加 DL DL
900642 MA5 200 200 200 13.5 56,500 廃番 お問合わせ 追加 DL DL
900643 MA6 300 300 300 37 110,000 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H
900638 MA1 100 100 100 22 0.03 0.06 0.03 R10
900639 MA2 120 120 120 22 0.03 0.06 0.03 R10
916459 MA3 140 140 140 22 0.03 0.06 0.03 R10
900641 MA4 160 160 160 22 0.03 0.06 0.03 R10
900642 MA5 200 200 200 25 0.05 0.06 0.05 R10
900643 MA6 300 300 300 30 0.06 0.06 0.06 R10

材質・熱処理・表面処理

名称 材質 熱処理
【廃番】全面加工アングルプレート FC250 焼鈍

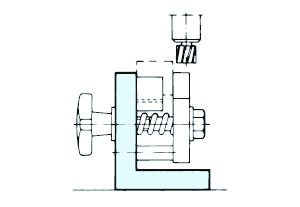

使用例
