RoHS対応

【廃番】ネオグリップ(空圧式)

E-1403

仕様/価格

オーダーNo. No. 口金 ストローク(片側)
mm
締付力kN 最高使用圧力
Mpa
質量 kg 価格 在庫設定 在庫情報 製品BOX
136861 NEPG-75-160 3 16kN(0.6MPa時) 0.9 16.3 680,000 廃番 お問合わせ 追加
136863 NEP-75-160 3 16kN(0.6MPa時) 0.9 15.8 630,000 廃番 お問合わせ 追加

寸法図・サイズ表

選択 オーダーNo. No.
136861 NEPG-75-160
136863 NEP-75-160

特長

■ワークサイズ・形状により、各種口金交換が可能(一部オプション)です。
■口金ベースの向きを変えて、口開きを長く出来ます。(最大時62mm→90mm)
■グリップ爪で強力にワークをクランプします。
■繰返し位置決め精度±0.02。
■ワークは常に中心位置でクランプでき、プログラムの手間が省けます。
■作動用の空圧・油圧配管は、側面又は底面のどちらからでも可能です。

[付属品]
先端用口金(グリップタイプ)…2個(口金付タイプのみ)
ステップ口金(グリップタイプ)LT5AU75-SJG4(2個1組)…2組(口金付タイプのみ)
取付け用位置決めボルト…2個
取付け用六角穴付ボルト…2個

使用例

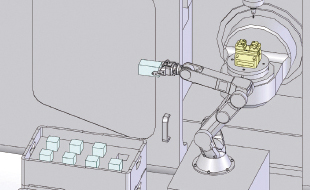

本製品を使用した量産ワーク加工自動化の一例
