■治具交換の自動化について

本システムを用いてロボット等の自動治具交換を検討の場合は、下記についてご注意ください。

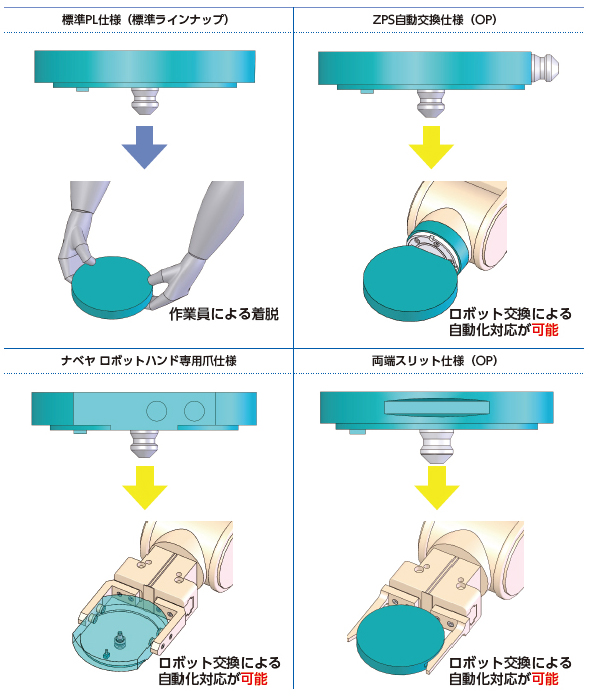

交換プレートには、自動化対応・作業員対応によって4系統ございます。

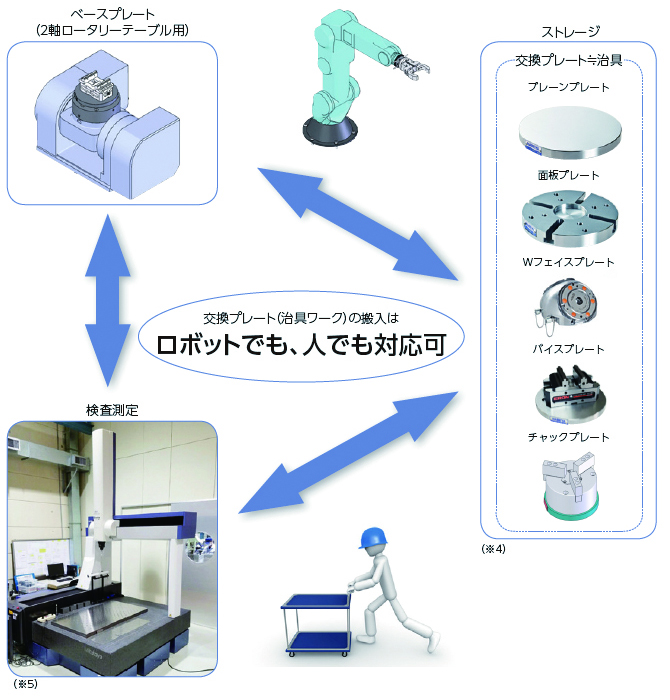

■1.交換プレートごとの段取り運用

●メリット

・治具交換が容易(非熟練作業員でも交換可能)
・作業員とロボットの得意なことに特化する事で、難しいワークから簡易ワークの自動運転まで対応できます。
・比較的容易に、自動化対応可能。
・交換プレートにICチップや２次元バーコードで治具管理やプログラム選定も可能。

※4.交換プレートへのワーク着脱は、作業員が行います。
※5.測定機上に、ベースプレート(特殊)が必要となります。

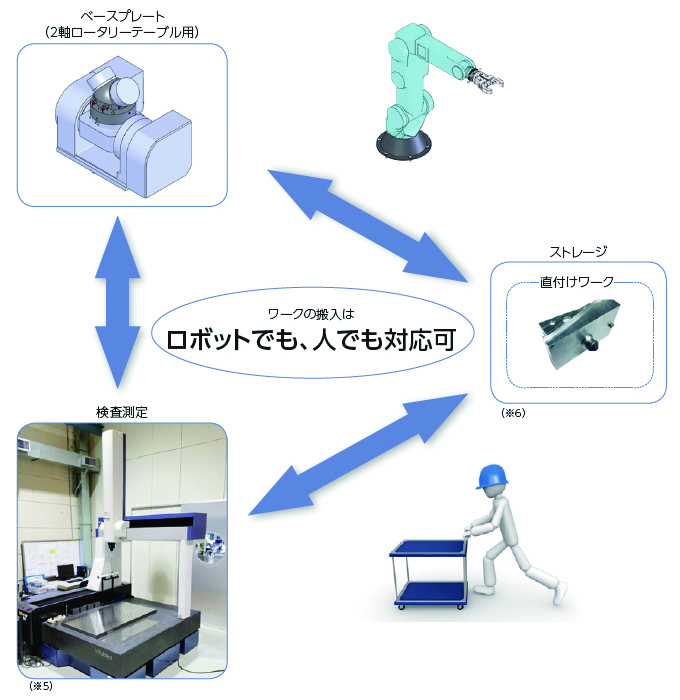

■2.ワーク交換で運用

●メリット

・大量生産に有利
・ワーク変更も比較的容易(≒治具交換が容易)

※5.測定機上に、ベースプレート(特殊)が必要となります。
※6.ワークのロケートピンボルト・ガイドブロック等の着脱は、作業員が行う事を想定しています。

■治具交換の自動化について

本システムを用いてロボット等の自動治具交換を検討の場合は、下記についてご注意ください。

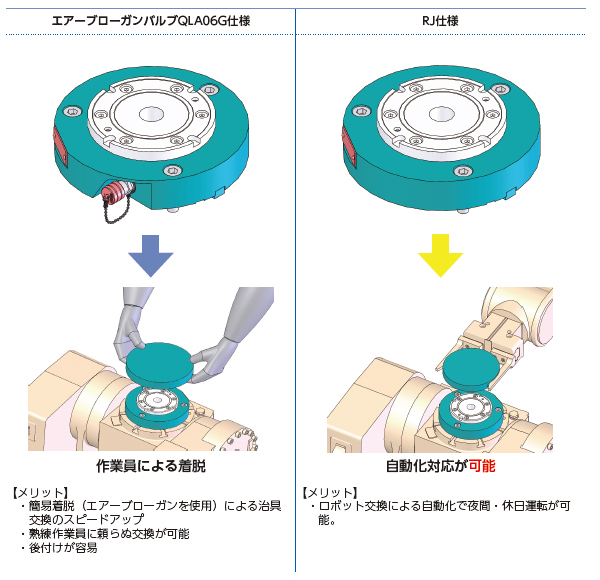

ベースプレートには、主に2系統ございます。

■交換プレートの自作について

本ベースプレートには、Ｑ-ロックエレメントホールタイプが使用されております。
これにより、高スピード・高精度・高剛性な交換プレートの交換を実現しています。

●エアーブローガンバルブ仕様

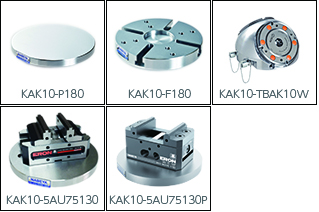

豊富な専用交換プレートも用意しておりますが、下記の部品を購入することで、お客様の自由な発想の専用交換プレートを製作することが可能です。

自作交換プレートの着脱の確認はお客様の責任で行って下さい。

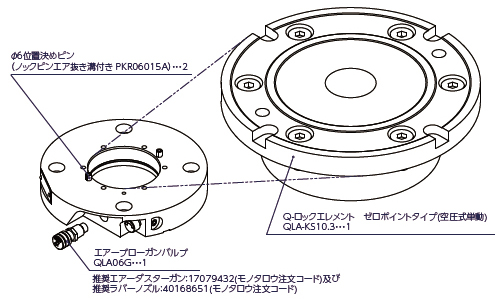

●構成部品と取付加工寸法

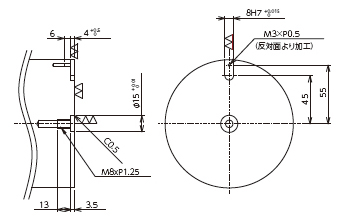

■交換プレートの自作用加工寸法について

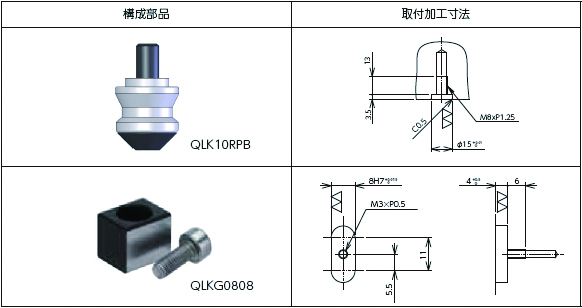

●各部品の取付加工寸法参考図

■位相を考慮した場合の繰返し精度について

型式：QLA-KS10.3　ワーク必要最小外径：φ115

※計算値
