RoHS対応

【廃番】スタッド

E-1343

  • 【廃番】スタッド PIC1

  • 【廃番】スタッド PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. ネジ径 全長 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
125376 11401-M0816 M8 16 6 90 廃番 お問合わせ 追加 DL
125377 11401-M0820 M8 20 8 90 廃番 お問合わせ 追加 DL
125378 11401-M0825 M8 25 10 120 廃番 お問合わせ 追加 DL
125379 11401-M1220 M12 20 10 90 廃番 お問合わせ 追加 DL
125380 11401-M1225 M12 25 15 150 廃番 お問合わせ 追加 DL
125381 11401-M1230 M12 30 20 150 廃番 お問合わせ 追加 DL
125382 11401-M1235 M12 35 25 190 廃番 お問合わせ 追加 DL
125383 11401-M1240 M12 40 28 190 廃番 お問合わせ 追加 DL

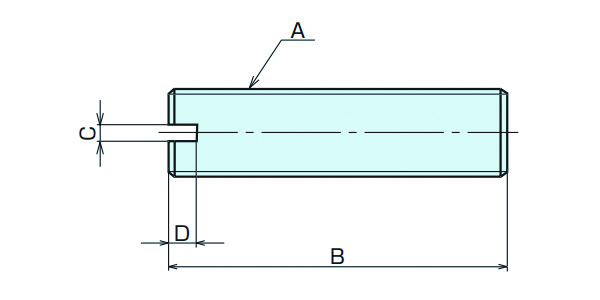

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D
125376 11401-M0816 M8 16 1.2 2.5
125377 11401-M0820 M8 20 1.2 2.5
125378 11401-M0825 M8 25 1.2 2.5
125379 11401-M1220 M12 20 2 4
125380 11401-M1225 M12 25 2 4
125381 11401-M1230 M12 30 2 4
125382 11401-M1235 M12 35 2 4
125383 11401-M1240 M12 40 2 4

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】スタッド SCM435 焼入 黒染め
