【廃番】クイッククランプ
E-1341
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|---|
| 125368 | 11335-10000 | 36 | 43 | 80 | 27 | 55 | M8 | |
| 125369 | 11335-20000 | 48 | 58 | 100 | 36 | 63 | M12 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| 【廃番】クイッククランプ | S45C | 焼入 | 黒染め |

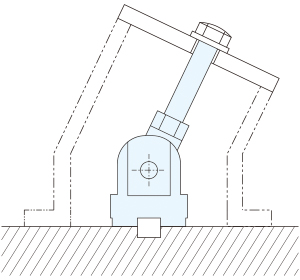

使用例
