RoHS対応

【廃番】ホールディングメンバー

E-1340

  • 【廃番】ホールディングメンバー PIC1

  • 【廃番】ホールディングメンバー PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合ボルト 全長 全高 全巾 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
125364 11348-11000 M8 32 80-86 14 0.18 8,800 廃番 お問合わせ 追加 DL DL
125365 11348-21000 M12 75 106-120 22 0.75 8,800 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I J K L M N O
125364 11348-11000 32 80-86 14 47 16 24 8 23.5 44 23.5 4 48 M8 9 M4
125365 11348-21000 75 106-120 22 63 25 34 12 37.5 56.5 31.5 5 65 M12 13 M6

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合ボルト 全長 全高 全巾 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
125366 11348-12000 M8 32 87-91 12 0.16 6,000 廃番 お問合わせ 追加 DL DL
125367 11348-22000 M12 45 114-127 20 0.53 6,000 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I J K L
125366 11348-12000 32 87-91 12 52 16 24 28 11.5 8 12 M8 9
125367 11348-22000 45 114-127 20 72 25 34 40 18 12 16 M12 13

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】ホールディングメンバー SCM420 焼入HRC60 黒染め

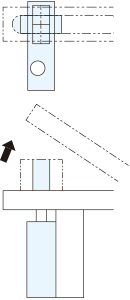

使用例
