RoHS対応

【廃番】ドリルブッシュキャリアー

E-1326

  • 【廃番】ドリルブッシュキャリアー PIC1

  • 【廃番】ドリルブッシュキャリアー PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合ボルト 全長 全巾 厚み 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
125317 11281-11004 M12 103 28 12 0.2 22,300 廃番 お問合わせ 追加 DL DL
125318 11281-21018 M12 164 40 20 0.7 3,500 廃番 お問合わせ 追加 DL DL
125319 11281-21030 M12 180 60 25 1.5 3,500 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H F7 I J
125317 11281-11004 103 28 12 94 17 50 0.01 0.01
125318 11281-21018 164 40 20 134 22 70 14 26 0.01 0.01
125319 11281-21030 180 60 25 150 22 70 14 42 0.01 0.01

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合ボルト 全長 全巾 厚み 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
126036 11281-21010 M12 141 36 16 0.4 3,500 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G F7 H F7 I J K L
126036 11281-21010 141 36 16 128 22 70 15 14 18 150 0.01 0.01

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合ボルト 全長 全巾 厚み 内径 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
126037 11281-12004 M8 143 28 12 8 0.3 3,500 廃番 お問合わせ 追加 DL DL
126038 11281-13004 M8 143 28 12 8 0.3 3,500 廃番 お問合わせ 追加 DL DL
126039 11281-22010 M12 191 36 16 15 0.6 3,500 廃番 お問合わせ 追加 DL DL
126040 11281-23010 M12 191 36 16 15 0.6 3,500 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I JH7 K L MF7 N O
126037 11281-12004 143 28 12 134 122 17 30 15 45 10 14 20° 8 0.01 0.01
126038 11281-13004 143 28 12 134 122 17 45 15 30 10 14 20° 8 0.01 0.01
126039 11281-22010 191 36 16 178 161 22 40 20 60 14 18 15° 15 0.01 0.01
126040 11281-23010 191 36 16 178 161 22 60 20 40 14 18 15° 15 0.01 0.01

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合ボルト 全長 全巾 厚み 内径 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
126041 11281-22018 M12 204 40 20 26 0.9 3,500 廃番 お問合わせ 追加 DL DL
126042 11281-22030 M12 230 60 25 42 2 3,500 廃番 お問合わせ 追加 DL DL
126043 11281-23018 M12 204 40 20 26 0.9 3,500 廃番 お問合わせ 追加 DL DL
126044 11281-23030 M12 230 60 25 42 2 3,500 廃番 お問合わせ 追加 DL DL

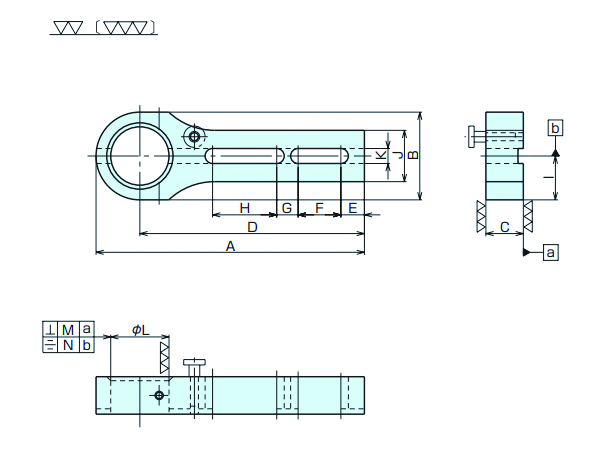

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H IH7 J KF7 L M
126041 11281-22018 204 40 20 184 22 40 20 60 14 27 26 0.01 0.01
126042 11281-22030 230 60 25 200 22 40 20 60 14 37 42 0.01 0.01
126043 11281-23018 204 40 20 184 22 60 20 40 14 27 26 0.01 0.01
126044 11281-23030 230 60 25 200 22 60 20 40 14 37 42 0.01 0.01

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合ボルト 全長 全巾 厚み 内径 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
126045 11281-22048 M12 251 82 35 62 2.5 7,000 廃番 お問合わせ 追加 DL DL
126046 11281-23048 M12 251 82 35 62 2.6 7,000 廃番 お問合わせ 追加 DL DL

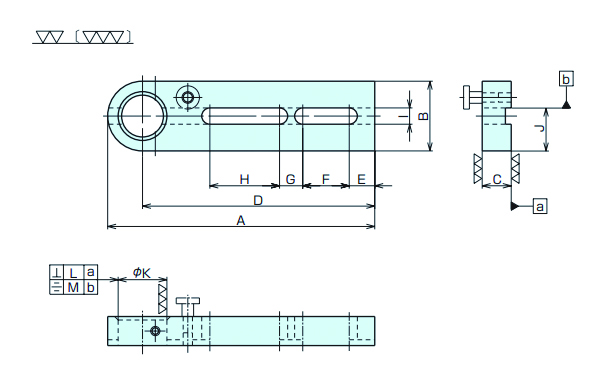

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I J KH7 L7F M N
126045 11281-22048 251 82 35 210 22 40 20 60 41 48 14 62 0.01 0.01
126046 11281-23048 251 82 35 210 22 60 20 40 41 48 14 62 0.01 0.01

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 全長 全巾 厚み 内径 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
126047 11281-24048 420 48 35 62 4.4 7,000 廃番 お問合わせ 追加 DL DL

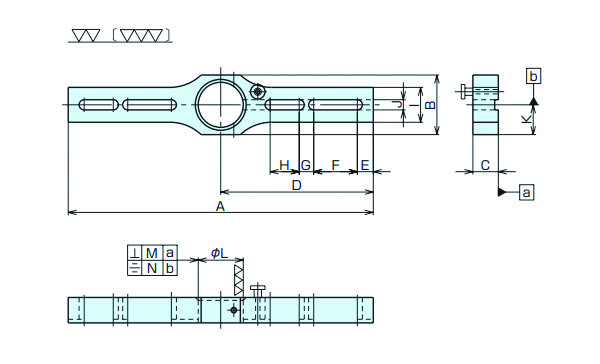

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I J K LF7 M N
126047 11281-24048 420 48 35 210 22 60 20 40 35 14 24 62 0.01 0.01

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】ドリルブッシュキャリアー SCM420 焼入HRC60 黒染め

特長

■ヘッド付ドリルブッシュの保持に使用します。

使用例
