RoHS対応

【廃番】ホールディング

E-1324

  • 【廃番】ホールディング PIC1

  • 【廃番】ホールディング PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 溝巾 外径 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
125220 11305-10015 10 36 0.09 8,800 廃番 お問合わせ 追加 DL DL
125221 11305-10026 10 48 0.15 8,350 廃番 お問合わせ 追加 DL DL
125222 11305-20015 14 40 0.1 9,000 廃番 お問合わせ 追加 DL DL
125223 11305-20026 14 64 0.28 8,700 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. Ah6 BF7 C D E FH7 G
125220 11305-10015 36 16 3.5 15 5 10 M4
125221 11305-10026 48 16 3.5 26 5 10 M4
125222 11305-20015 40 16 5 15 6 14 M6
125223 11305-20026 64 16 5 26 6 14 M6

材質・熱処理・表面処理

名称 材質 熱処理
【廃番】ホールディング SCM420 焼入HRC60

特長

■治具のかさ上げに使用します。

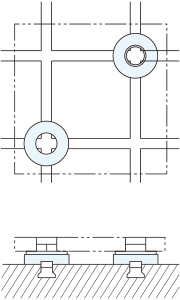

使用例
