【廃番】プレートジグキャリアー
E-1315
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125073 | 11282-22000 | 196 | 48 | 25 | 180 | 22 | 40 | 20 | 60 | 36 | 14 | 5 | 13 | 16 | 0.01 | |
| 125074 | 11282-23000 | 196 | 48 | 25 | 180 | 22 | 60 | 20 | 40 | 36 | 14 | 5 | 13 | 16 | 0.01 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| 【廃番】プレートジグキャリアー | S45C | 焼入 | 黒染め |

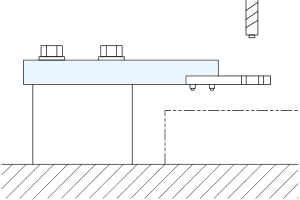

使用例
