【廃番】ジョイントキャリアー
E-1314
仕様/価格

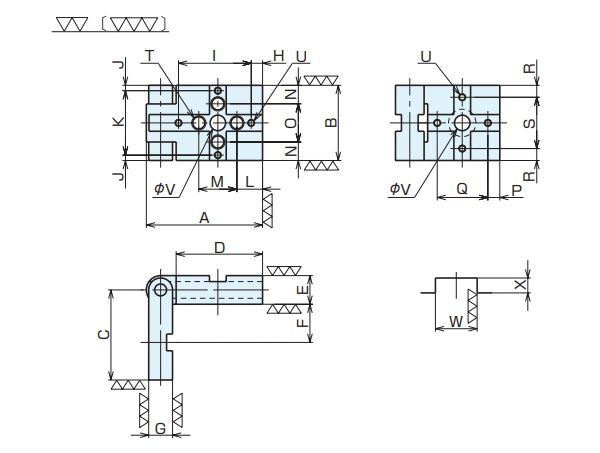

寸法図・サイズ表
選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T | U | V | WH7 | x |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
125069 | 11283-11000 | 73 | 47 | 56.5 | 54.5 | 18 | 24 | 15 | 7.5 | 45 | 3.5 | 40 | 16 | 24 | 11.5 | 24 | 8 | 31 | 8 | 31 | M8 | M4 | 9 | 10 | 3.5 | |
125070 | 11283-12000 | 64.5 | 27.5 | 56.5 | 45.5 | 18 | 24 | 15 | 4 | 40 | - | - | 12 | 24 | - | - | 8 | 31 | - | - | M8 | M4 | 9 | 10 | 3.5 | |
125071 | 11283-21000 | 95.5 | 63 | 75.5 | 72.5 | 24 | 25 | 20 | 9.5 | 61 | 4.5 | 54 | 21.5 | 32 | 15.5 | 32 | 10 | 42.5 | 10 | 43 | M12 | M6 | 13 | 14 | 5 | |
125072 | 11283-22000 | 74 | 37 | 75.5 | 60.5 | 24 | 25 | 20 | 5 | 54 | - | - | 16 | 32 | - | - | 10 | 42.5 | - | - | M12 | M6 | 13 | 14 | 5 |
材質・熱処理・表面処理
名称 | 材質 | 熱処理 | 表面処理 |
---|---|---|---|
【廃番】ジョイントキャリアー | SCM420 | 焼入HRC60 | 黒染め |
特長
-
■ドリルブッシュキャリアー・プレートジグキャリアーなどのアタッチメントです。
■ワークを取付けたり、取外したりする作業が素早くできます。
