【廃番】インターミディエイトプレート(細型)

E-1313

  • 【廃番】インターミディエイトプレート(細型) PIC1

  • 【廃番】インターミディエイトプレート(細型) PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 溝巾 全長 全巾 厚み 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
125058 11350-10015 10 48 28.5 1.5 10 11,100 廃番 お問合わせ 追加 DL DL
125059 11350-10020 10 48 28.5 2 14 11,100 廃番 お問合わせ 追加 DL DL
125060 11350-10025 10 48 28.5 2.5 18 11,100 廃番 お問合わせ 追加 DL DL
125061 11350-10030 10 48 28.5 3 21 11,900 廃番 お問合わせ 追加 DL DL
125062 11350-10040 10 48 28.5 4 28 12,300 廃番 お問合わせ 追加 DL DL
125063 11350-20020 14 64 38 2 25 11,900 廃番 お問合わせ 追加 DL DL
125064 11350-20025 14 64 38 2.5 35 12,400 廃番 お問合わせ 追加 DL DL
125065 11350-20030 14 64 38 3 40 12,400 廃番 お問合わせ 追加 DL DL
125066 11350-20035 14 64 38 3.5 42 12,600 廃番 お問合わせ 追加 DL DL
125067 11350-20040 14 64 38 4 50 12,600 廃番 お問合わせ 追加 DL DL
125068 11350-20060 14 64 38 6 75 12,800 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C DH7 E F G H
125058 11350-10015 48 28.5 1.5 10 17.5 7 5.7 9
125059 11350-10020 48 28.5 2 10 17.5 7 5.7 9
125060 11350-10025 48 28.5 2.5 10 17.5 7 5.7 9
125061 11350-10030 48 28.5 3 10 17.5 7 5.7 9
125062 11350-10040 48 28.5 4 10 17.5 7 5.7 9
125063 11350-20020 64 38 2 14 23.5 8.5 9.8 13
125064 11350-20025 64 38 2.5 14 23.5 8.5 9.8 13
125065 11350-20030 64 38 3 14 23.5 8.5 9.8 13
125066 11350-20035 64 38 3.5 14 23.5 8.5 9.8 13
125067 11350-20040 64 38 4 14 23.5 8.5 9.8 13
125068 11350-20060 64 38 6 14 23.5 8.5 9.8 13

材質・熱処理・表面処理

名称 材質 熱処理
【廃番】インターミディエイトプレート(細型) S45C 焼入

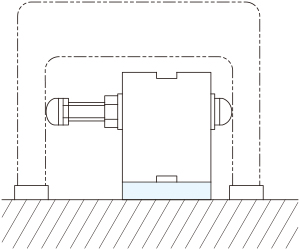

使用例
