RoHS対応

【廃番】インターミディエイトメンバー(細型)

E-1312

  • 【廃番】インターミディエイトメンバー(細型) PIC1

  • 【廃番】インターミディエイトメンバー(細型) PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 溝巾 全長 全巾 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
125044 11349-10012 10 48 28.5 12 0.08 13,500 廃番 お問合わせ 追加 DL DL
125045 11349-10016 10 48 28.5 16 0.11 14,300 廃番 お問合わせ 追加 DL DL
125046 11349-10020 10 48 28.5 20 0.14 14,900 廃番 お問合わせ 追加 DL DL
125047 11349-10024 10 48 28.5 24 0.17 15,700 廃番 お問合わせ 追加 DL DL
125048 11349-10028 10 48 28.5 28 0.2 16,500 廃番 お問合わせ 追加 DL DL
125049 11349-10032 10 48 28.5 32 0.23 19,100 廃番 お問合わせ 追加 DL DL
125050 11349-10040 10 48 28.5 40 0.28 20,300 廃番 お問合わせ 追加 DL DL
125051 11349-20016 14 64 38 16 0.16 13,500 廃番 お問合わせ 追加 DL DL
125052 11349-20020 14 64 38 20 0.22 15,100 廃番 お問合わせ 追加 DL DL
125053 11349-20024 14 64 38 24 0.25 15,700 廃番 お問合わせ 追加 DL DL
125054 11349-20032 14 64 38 32 0.33 19,100 廃番 お問合わせ 追加 DL DL
125055 11349-20040 14 64 38 40 0.43 19,900 廃番 お問合わせ 追加 DL DL
125056 11349-20048 14 64 38 48 0.52 21,900 廃番 お問合わせ 追加 DL DL
125057 11349-20056 14 64 38 56 0.62 23,000 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D EH7 F G H I J K
125044 11349-10012 48 28.5 12 4 10 17.5 7 5.7 3.5 9 M4
125045 11349-10016 48 28.5 16 4 10 17.5 7 5.7 3.5 9 M4
125046 11349-10020 48 28.5 20 4 10 17.5 7 5.7 3.5 9 M4
125047 11349-10024 48 28.5 24 4 10 17.5 7 5.7 3.5 9 M4
125048 11349-10028 48 28.5 28 4 10 17.5 7 5.7 3.5 9 M4
125049 11349-10032 48 28.5 32 4 10 17.5 7 5.7 3.5 9 M4
125050 11349-10040 48 28.5 40 4 10 17.5 7 5.7 3.5 9 M4
125051 11349-20016 64 38 16 5 14 23.5 8.5 9.8 5 13 M6
125052 11349-20020 64 38 20 5 14 23.5 8.5 9.8 5 13 M6
125053 11349-20024 64 38 24 5 14 23.5 8.5 9.8 5 13 M6
125054 11349-20032 64 38 32 5 14 23.5 8.5 9.8 5 13 M6
125055 11349-20040 64 38 40 5 14 23.5 8.5 9.8 5 13 M6
125056 11349-20048 64 38 48 5 14 23.5 8.5 9.8 5 13 M6
125057 11349-20056 64 38 56 5 14 23.5 8.5 9.8 5 13 M6

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】インターミディエイトメンバー(細型) SCM420 焼入HRC60 黒染め

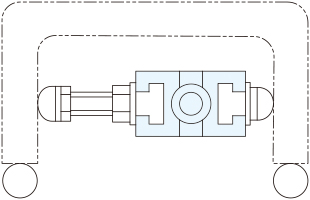

使用例
