RoHS対応

【廃番】インターミディエイトプレート

E-1311

  • 【廃番】インターミディエイトプレート PIC1

  • 【廃番】インターミディエイトプレート PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 溝巾 全巾 全長 厚み 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
125032 11347-10015 10 57 48 1.5 25 7,850 廃番 お問合わせ 追加 DL DL
125033 11347-10020 10 57 48 2 35 15,700 廃番 お問合わせ 追加 DL DL
125034 11347-10025 10 57 48 2.5 42 15,700 廃番 お問合わせ 追加 DL DL
125035 11347-10030 10 57 48 3 50 15,700 廃番 お問合わせ 追加 DL DL
125036 11347-10040 10 57 48 4 70 16,200 廃番 お問合わせ 追加 DL DL
125037 11347-10060 10 57 48 6 110 16,200 廃番 お問合わせ 追加 DL DL
125038 11347-20020 14 76 64 2 60 15,700 廃番 お問合わせ 追加 DL DL
125039 11347-20025 14 76 64 2.5 80 15,700 廃番 お問合わせ 追加 DL DL
125040 11347-20030 14 76 64 3 100 15,700 廃番 お問合わせ 追加 DL DL
125041 11347-20035 14 76 64 3.5 110 15,700 廃番 お問合わせ 追加 DL DL
125042 11347-20040 14 76 64 4 120 16,200 廃番 お問合わせ 追加 DL DL
125043 11347-20060 14 76 64 6 180 16,200 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D EH7 F G H I
125032 11347-10015 57 48 1.5 13 10 17.5 7 5.7 9
125033 11347-10020 57 48 2 13 10 17.5 7 5.7 9
125034 11347-10025 57 48 2.5 13 10 17.5 7 5.7 9
125035 11347-10030 57 48 3 13 10 17.5 7 5.7 9
125036 11347-10040 57 48 4 13 10 17.5 7 5.7 9
125037 11347-10060 57 48 6 13 10 17.5 7 5.7 9
125038 11347-20020 76 64 2 16 14 23.5 8.5 9.8 13
125039 11347-20025 76 64 2.5 16 14 23.5 8.5 9.8 13
125040 11347-20030 76 64 3 16 14 23.5 8.5 9.8 13
125041 11347-20035 76 64 3.5 16 14 23.5 8.5 9.8 13
125042 11347-20040 76 64 4 16 14 23.5 8.5 9.8 13
125043 11347-20060 76 64 6 16 14 23.5 8.5 9.8 13

材質・熱処理・表面処理

名称 材質 熱処理
【廃番】インターミディエイトプレート S45C 焼入

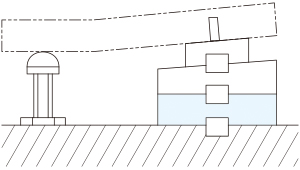

使用例
