RoHS対応

【廃番】レストパッド(細型)

E-1309

  • 1309.jpg

  • 1309.jpg

仕様/価格

オーダーNo. No. 溝巾 全長 全巾 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
125014 11274-11000 10 48 28.5 48 0.4 14,100 廃番 お問合わせ 追加 DL DL
125015 11274-12000 10 48 28.5 96 0.8 15,900 廃番 お問合わせ 追加 DL DL
125016 11274-21000 14 64 38 64 0.9 16,700 廃番 お問合わせ 追加 DL DL
125017 11274-22000 14 64 38 128 2 28,000 廃番 お問合わせ 追加 DL DL

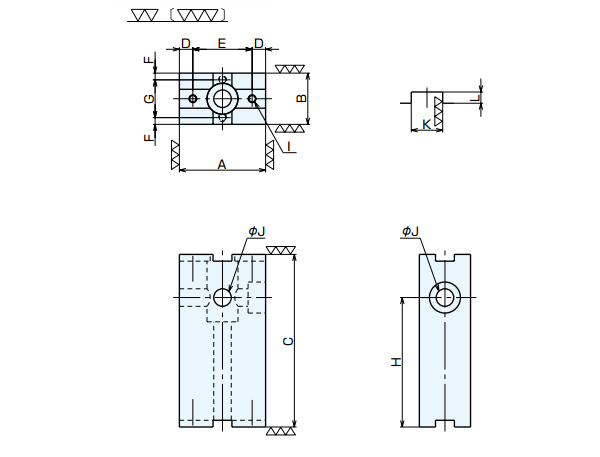

寸法図・サイズ表

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J KH7 L
125014 11274-11000 48 28.5 48 8 32 4 20.5 24 M4 9 10 3.5
125015 11274-12000 48 28.5 96 8 32 4 20.5 72 M4 9 10 3.5
125016 11274-21000 64 38 64 10 44 5 28 32 M6 13 14 5
125017 11274-22000 64 38 128 10 44 5 28 96 M6 13 14 5

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】レストパッド(細型) SCM420 焼入HRC60 黒染め

使用例
