RoHS対応

【廃番】クランピングボディー(細型)

E-1307

  • 【廃番】クランピングボディー(細型) PIC1

  • 【廃番】クランピングボディー(細型) PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 溝巾 全長 全巾 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
125004 11272-11000 10 48 28.5 48 0.3 26,300 廃番 お問合わせ 追加 DL DL
125005 11272-12000 10 48 28.5 96 0.7 38,300 廃番 お問合わせ 追加 DL DL
125006 11272-21000 14 64 38 64 0.7 26,500 廃番 お問合わせ 追加 DL DL
125007 11272-22000 14 64 38 128 1.6 52,000 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I J K LH7 M N O P
125004 11272-11000 48 28.5 48 8 4 20.5 24 48 M4 9 M8 10 17.5 7 5.7 3.5
125005 11272-12000 48 28.5 96 8 4 20.5 24 48 M4 9 M8 10 17.5 7 5.7 3.5
125006 11272-21000 64 38 64 10 5 28 32 64 M6 13 M12 14 23.5 8.5 9.8 5
125007 11272-22000 64 38 128 10 5 28 32 64 M6 13 M12 14 23.5 8.5 9.8 5

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】クランピングボディー(細型) SCM420 焼入HRC60 黒染め

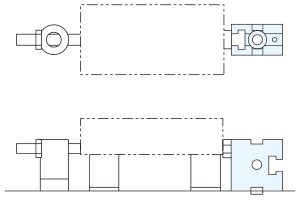

使用例
