【廃番】サインアングル
E-1304
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | SH7 | T | U | V | W | x | Y | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 124993 | 11341-12000 | 168 | 72 | 48 | 48 | 128 | 60 | 24 | 12 | 12 | 22 | 52 | - | 32 | 19 | 12 | 10 | 9 | M4 | 10 | 17.5 | 7 | 5.7 | 3.5 | 0.03 | 0.03 | 0.02 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 |
|---|---|---|
| 【廃番】サインアングル | S45C | 焼入 |
特長
-
■ワークに角度加工が必要な場合便利です。
■大型ワークの場合は2個並列で使用します。

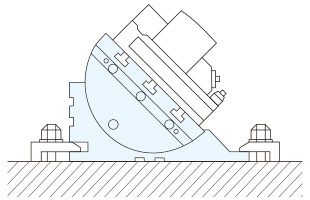

使用例
