RoHS対応

【廃番】フィクスチャークランプ

E-1303

仕様/価格

オーダーNo. No. 適合ボルト 全巾 全長 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
124989 11263-11000 M8 72 38 33 0.4 7,650 廃番 お問合わせ 追加 DL DL
124990 11263-12000 M8 120 38 33 0.6 12,000 廃番 お問合わせ 追加 DL DL
124991 11263-21000 M12 96 48 47 0.8 11,100 廃番 お問合わせ 追加 DL DL
124992 11263-22000 M12 160 48 47 1.4 16,300 廃番 お問合わせ 追加 DL DL

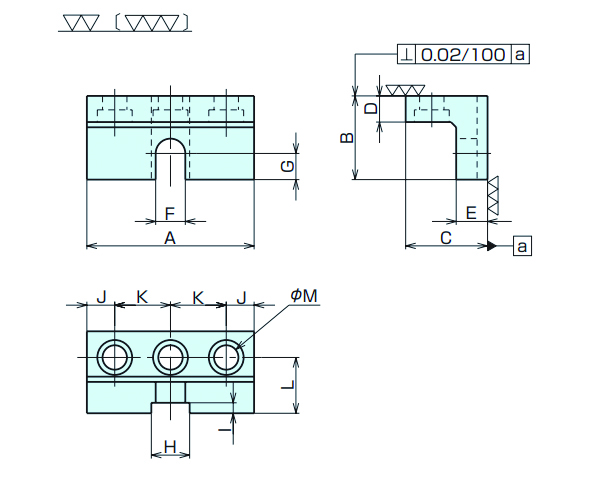

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F I J K L M
124989 11263-11000 72 38 33 12 15 14 24 12 24 9 9
124990 11263-12000 120 38 33 12 15 14 24 12 24 9 9
124991 11263-21000 96 48 47 15 18 17 32 16 32 14 13
124992 11263-22000 160 48 47 15 18 17 32 16 32 14 13

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】フィクスチャークランプ SCM420 焼入HRC60 黒染め

特長

■ベースプレートを機械テーブルに固定するために利用します。

使用例
