【廃番】センターディスク
E-1233
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B±0.01 | C | D+0.002 +0.010 | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 124970 | BT412-1490 | 120 | 40 | 24 | 12 | 14 | 40 | 5 | M12 | 0.01 | |
| 124971 | BT516-1490 | 140 | 50 | 32 | 16 | 18 | 50 | 6 | M16 | 0.01 |
材質・熱処理・表面処理
| 名称 | 材質 | 表面処理 |
|---|---|---|
| 【廃番】センターディスク | SCM420 | 黒染め |
特長
-
■センターピンを利用した調整台及びクランプ台

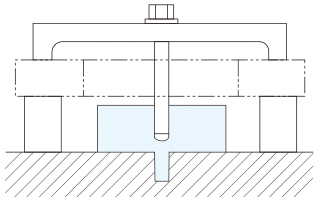

使用例
