RoHS対応

【廃番】ロケーティングセンター

E-1232

  • 【廃番】ロケーティングセンター PIC1

  • 【廃番】ロケーティングセンター PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. ピン径(A) ピン径(B) 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
124962 BT412-107A 12 20 48 0.08 1,480 廃番 お問合わせ 追加 DL DL
124963 BT412-107B 12 30 48 0.14 1,500 廃番 お問合わせ 追加 DL DL
124964 BT412-107C 12 40 48 0.23 2,000 廃番 お問合わせ 追加 DL DL
124965 BT412-107D 12 50 48 0.33 2,250 廃番 お問合わせ 追加 DL DL
124966 BT516-107A 16 20 48 0.1 1,500 廃番 お問合わせ 追加 DL DL
124967 BT516-107B 16 30 48 0.16 1,740 廃番 お問合わせ 追加 DL DL
124968 BT516-107C 16 40 48 0.25 1,750 廃番 お問合わせ 追加 DL DL
124969 BT516-107D 16 50 48 0.36 2,250 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A+0.002 +0.010 Bm5 C D E F
124962 BT412-107A 12 20 48 28 0.01 0.01
124963 BT412-107B 12 30 48 28 0.01 0.01
124964 BT412-107C 12 40 48 28 0.01 0.01
124965 BT412-107D 12 50 48 28 0.01 0.01
124966 BT516-107A 16 20 48 28 0.01 0.01
124967 BT516-107B 16 30 48 28 0.01 0.01
124968 BT516-107C 16 40 48 28 0.01 0.01
124969 BT516-107D 16 50 48 28 0.01 0.01

材質・熱処理・表面処理

名称 材質 熱処理
【廃番】ロケーティングセンター SCM420 焼入HRC60

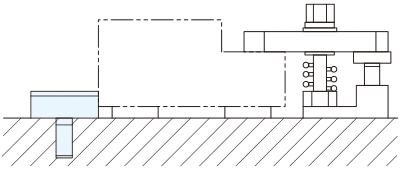

使用例
