【廃番】シリンダーピン
E-1230
仕様/価格
| オーダーNo. | No. | 外径 | 全長 | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | ||||||||
| 124950 | BT412-1320 | 12 | 50 | 990 | 廃番 | お問合わせ | 追加 |
|
|
| 124951 | BT412-1330 | 12 | 80 | 1,100 | 廃番 | お問合わせ | 追加 |
|
|
| 124952 | BT412-1340 | 12 | 100 | 1,270 | 廃番 | お問合わせ | 追加 |
|
|
| 124953 | BT516-1320 | 16 | 50 | 1,100 | 廃番 | お問合わせ | 追加 |
|
|
| 124954 | BT516-1330 | 16 | 80 | 1,270 | 廃番 | お問合わせ | 追加 |
|
|
| 124955 | BT516-1340 | 16 | 120 | 1,540 | 廃番 | お問合わせ | 追加 |
|
|

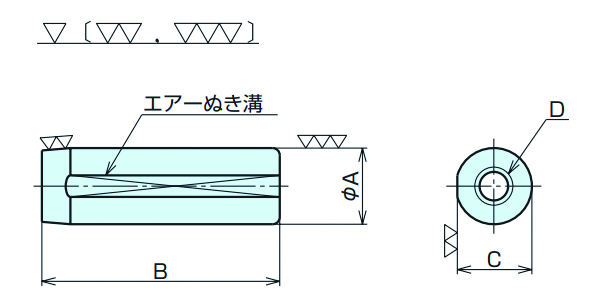

寸法図・サイズ表
| 選択 | オーダーNo. | No. | A＋0.009＋0.004 | B | C±0.06 | D |
|---|---|---|---|---|---|---|
| 124950 | BT412-1320 | 12 | 50 | 11.9 | M6 | |
| 124951 | BT412-1330 | 12 | 80 | 11.9 | M6 | |
| 124952 | BT412-1340 | 12 | 100 | 11.9 | M6 | |
| 124953 | BT516-1320 | 16 | 50 | 15.9 | M8 | |
| 124954 | BT516-1330 | 16 | 80 | 15.9 | M8 | |
| 124955 | BT516-1340 | 16 | 120 | 15.9 | M8 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 |
|---|---|---|
| 【廃番】シリンダーピン | SCM420 | 焼入HRC60 |
特長
-
■エアーぬき溝によりスムーズに圧入できます。
使用例
